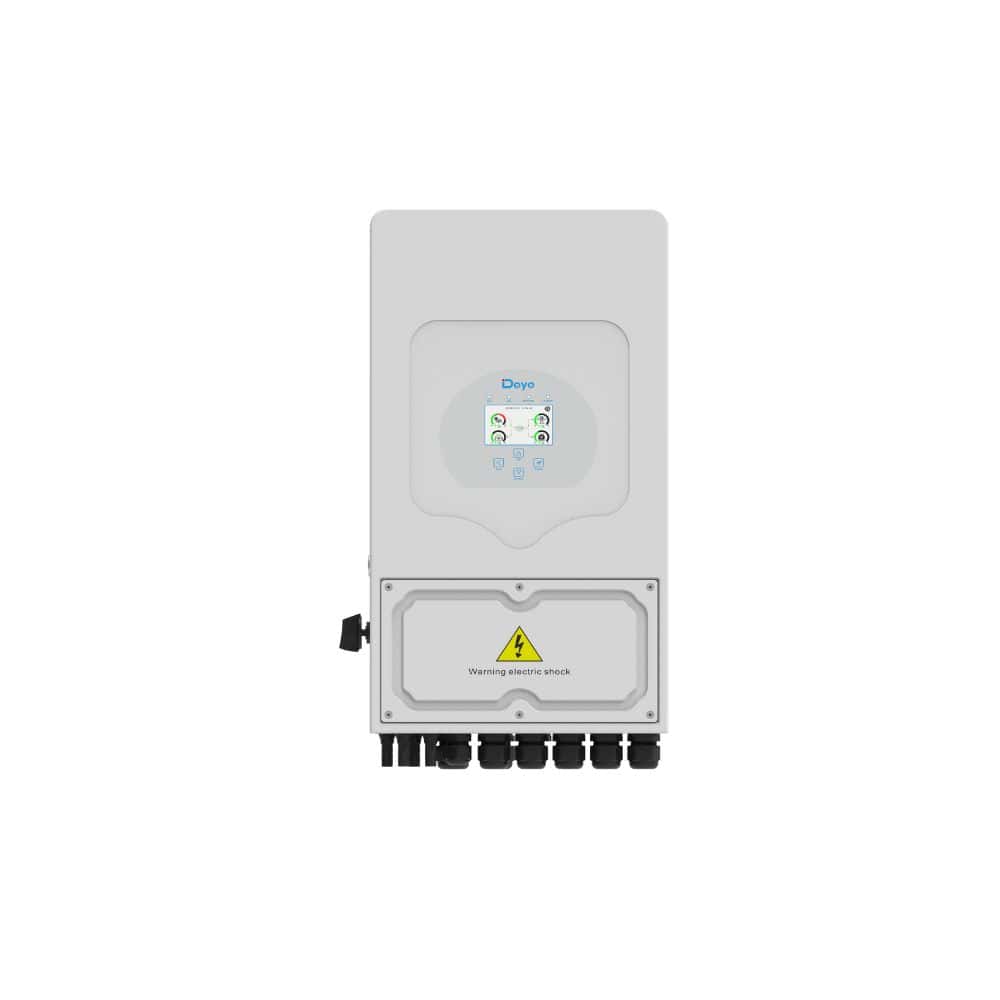

Solution moderne pour les systèmes photovoltaïques, offrant fiabilité, haute performance et de nombreuses possibilités d’intégration avec différentes configurations de réseau. idéal pour les installations individuelles et commerciales qui ont besoin d’un dispositif polyvalent pour gérer l’énergie. Il convient parfaitement aux installations hybrides et à la modernisation des systèmes photovoltaïques existants, garantissant un fonctionnement stable et efficace même dans des conditions difficiles.
Caractéristiques Techniques :
- Rendement max 97,6%
- 6000 W
- Écran tactile LCD coloré, indice de protection IP65
- Compatibilité avec les générateurs – Permet de puiser de l’énergie à partir d'un groupe électrogène.
- Hybride réseau et Hors réseau / Sites isolé
- Polyvalence d'installation : Fonctionnement en autoconsommation avec ou sans stockage, ou en mode autonome.
- Couple CC et couple CA pour moderniser un système solaire existant
- Courant maximal de charge/décharge de 135 A
- Max. 16 pièces en parallèle pour une utilisation réseau et hors réseau ; Prend en charge plusieurs batteries en parallèle
- interface WIFI/RS485/CAN
- Dimensions LxHxP 330x580x232mm
- Poids 24,9 kg
- Garantie 5 ans
Données d'entrée de la batterie
|
| Type de batterie |
Plomb acide ou Lithium ion |
| Plage de tension de la batterie (V) |
40-60 |
| Courant de charge maximum (A) |
135 |
| Courant de décharge maximum (A) |
135 |
| Stratégie de charge pour batterie Lithium ion |
Ajustement auto au BMS |
| Nombre d'entrées batterie |
1 |
Données d'entrée du circuit (PV)
|
| Puissance d'accès PV maximum (W) |
12.000 |
| Puissance d'entrée PV maximum (W) |
9600 |
| Tension d'entrée PV maximum (V) |
500 |
| Tension de démarrage (V) |
125 |
| Plage de tension MPPT (V) |
150 - 425 |
| Tension d'entrée PV nominale (V) |
370 |
| Courant d'entrée PV max. en fonctionnement (A) |
13 + 13 |
| Courant de court-circuit d'entrée max. (A) |
17 + 17 |
| Nombre de trackers MPPT / Nombre de chaînes par tracker MPPT |
2/1 + 1 |
Données d'entrée/sortie AC
|
| Puissance Active d’entrée/sortie AC évaluée (W) |
6000 |
| Puissance apparente max. d'entrée/sortie AC (VA) |
6600 |
| Courant nominal d'entrée/sortie AC (A) |
27,3/26,1 |
| Courant max. d'entrée/sortie AC (A) |
30/28,7 |
| Courant AC de passage maximum (A) |
40 |
Puissance de pointe (hors réseau) (W)
|
2 fois la puissance nominale, 10 s |
| Plage d'ajustement du facteur de puissance |
0,8 inductif à 0,8 capacitif |
| Tension de sortie/entrée nominale/Plage (V) |
220/230 0.85Un-1.1Un |
| Fréquence nominale d'entrée/sortie du réseau / Plage |
50/45-55, 60/55-65 |
| Forme de connexion au réseau |
Monophasé L+N+PE |
| Distorsion harmonique totale (THD) |
<3% (puissance nominale) |
| Courant d'injection DC |
<0.5% In |
| Efficacité maximal % |
97.60 |
| Efficacité européenne % |
96,50 |
| Protection intégrée |
Oui |
| Sécurités |
Protection contre l'inversion de polarité DC, Protection contre les surintensités en sortie AC,
Protection contre les surtensions en sortie AC, Protection contre les courts-circuits en sortie AC, Protection thermique,
Détection de l'impédance d’isolement, Surveillance de la composante DC, Protection anti-ilotage,
Dispositif d’interruption de circuit en cas de défaut d’arc (AFCI)(optionnel), Disjoncteur DC, Détection de courant résiduel |
| Type de protection contre les surtensions |
DC Type II / AC Type III |
| Régulation du réseau |
IEC 61727,IEC 62116,CEI 0-21,EN 50549，NRS 097,RD 140,UNE 217002,OVE-Richtlinie R25.G99,VDE-AR-N 4105 |
| Norme de sécurité EMC |
IEC/EN 61000-6-1/2/3/4, IEC/EN62109-1, IEC/EN 62109-2 |
| Plage de température de fonctionnement °C |
-40 à +60 °C > 45 °C réduction de puissance |
| Refroidissement |
Refroidissement intelligent |
| Humidité ambiante admissible |
0-100% |
| Niveau de bruit (dB) |
< 30 dB |
| Communication avec le BMS |
Wifi,RS485,CAN |
| Altitude admissible |
2000 m |
| Indice de protection (IP) |
IP65 |
| Topologie de l'onduleur |
Non isolé |
| Catégorie de surtension |
OVC II(DC), OVC III(AC) |
| Poids (kg) |
24,9 |
| Dimensions LxHxP (mm) |
330x580x232 mm (Hors connecteurs et supports) |
| Indice de protection |
IP65 |
| Installation |
Montage mural |
| Garantie |
5 ans |
