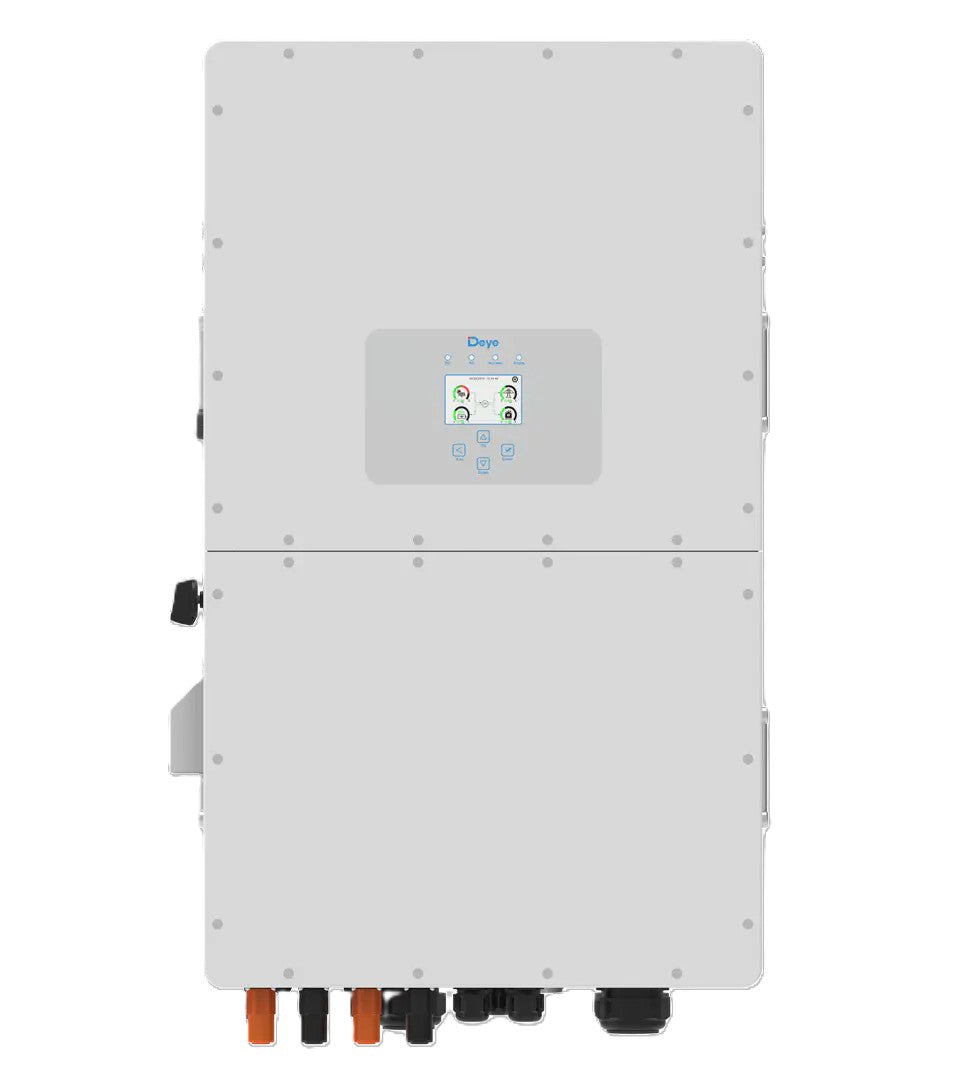

L'onduleur hybride triphasés Deye est un appareil technologiquement avancé offrant une gestion complète de l’énergie pour les systèmes photovoltaïques. Il se distingue par une sortie 100% déséquilibrée sur chaque phase, la possibilité de fonctionnement en parallèle jusqu’à 10 unités et la compatibilité avec des batteries haute tension. Grâce à la fonction AC couple, aux options de stockage depuis un groupe électrogène et aux fonctions avancées de gestion, ces onduleurs garantissent flexibilité et haute performance.
Caractéristiques Techniques :
- Rendement max 97,6%
- 50.000W
- Courant de charge/décharge maximum de 50+50 A
- Compatibilité avec les générateurs – Permet de puiser de l’énergie à partir d'un groupe électrogène.
- Hybride réseau et Hors réseau / Sites isolé
- Sortie asymétrique à 100% par phase
- Couplage AC pour moderniser un système solaire existant
- 6 périodes de temps pour la charge/décharge de la batterie
- Compatibilité avec des batteries haute tension. Conception avec isolation par transformateur, dédiée à l’utilisation de batteries haute tension lithium-ion), avec un courant maximal de charge/décharge de 50 + 50 A.
- Jusqu'à 10 unités en parallèle pour une utilisation en réseau et hors réseau, prend en charge plusieurs batteries en parallèle
- interface RS485/RS232/CAN
- Dimensions LxHxP 527×894×294 mm
- Poids 80 kg
- Garantie 5 ans
Données d'entrée de la batterie
|
| Type de batterie |
Lithium ion |
| Plage de tension de la batterie (V) |
160-800 |
| Courant de charge maximum (A) |
50 + 50 |
| Courant de décharge maximum (A) |
50 + 50 |
| Stratégie de charge pour batterie Lithium ion |
Ajustement auto au BMS |
| Nombre d'entrées de batterie |
2 |
Données d'entrée circuit (PV)
|
| Puissance d'accès PV max. (W) |
100.000 |
| Puissance d'entrée PV max. (W) |
80.000 |
| Tension d'entrée PV max. (V) |
1000 |
| Tension de démarrage (V) |
180 |
| Plage de tension MPPT (V) |
150 - 850 |
Tension d'entrée PV nominale (V)
|
600 |
| Courant d'entrée PV max. en fonctionnement (A) |
36+36+36+36 |
| Courant de court-circuit d'entrée max. (A) |
55+55+55+55 |
Nombre de trackers MPPT /
Nombre de chaînes par tracker MPPT
|
4/2+2+2+2 |
Données d'entrée / sortie AC
|
| Puissance active nominale AC d'entrée/sortie (W) |
50000 |
Puissance apparente max. d'entrée/sortie AC (VA)
|
55000 |
| Courant nominal d'entrée/sortie AC (A) |
75.8/72.5 |
Courant max. d'entrée/sortie AC (A)
|
83.4/79.8 |
Charge continue AC maximale (A)
|
200 |
| Puissance de pointe (hors réseau) (W) |
1.5 fois la puissance nominale, 10 s |
| Plage d'ajustement du facteur de puissance |
0.8 inductif à 0.8 capacitif |
| Tension d'entrée/sortie nominale (V) |
220/380V, 230/400V 0.85Un-1.1Un |
| Fréquence nominale d'entrée/sortie du réseau / Plage de fréquence en (Hz) |
50/45-55, 60/55-65 |
| Forme de connexion au réseau |
3L+N+PE |
| Distorsion harmonique totale du courant (THDi) (%) |
<3% (de la puissance nominale) |
| Courant de sortie continue |
<0.5% In |
| Efficacité maximal % |
97.60 |
| Efficacité européenne % |
97.0 |
| Protection intégrée |
Oui |
| Sécurités |
Protection contre l'inversion de polarité DC, Protection contre les surintensités en sortie AC,
Protection contre les surtensions en sortie AC, Protection contre les courts-circuits en sortie AC, Protection thermique,
Détection de l'impédance d’isolement, Surveillance de la composante DC, Protection anti-ilotage,
Dispositif d’interruption de circuit en cas de défaut d’arc (AFCI)(optionnel), Disjoncteur DC, Détection de courant résidueL |
|
Type de protection contre les surtensions
|
DC Type II / AC Type II |
|
Régulations du réseau |
IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002,
OVE-Richtlinie R25, G98, G99, VDE-AR-N 4105 |
| Norme de sécurité CEM |
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
| Interface de communication |
RS485/RS232/CAN |
| Mode de surveillance |
GPRS/WIFI/Bluetooth
4G/LAN (en option)
|
| Plage de température de fonctionnement(℃) |
-40 à+65 ℃ avec réduction au-delà de 45 ℃ |
| Humidité ambiante admissible |
0 - 100% |
| Altitude admissible |
2000 m |
| Bruit (dB) |
≤65 |
| Indice de protection |
IP65 |
| Topologie de l'onduleur |
Non Isolé |
| Catégorie de surtension |
OVC II(DC), OVC III(AC) |
| Dimensions du boîtier (LHP) [mm] |
527×894×294 (Hors connecteurs et supports) |
| Poids (kg) |
80 |
| Type de refroidissement |
Refroidissement intelligent par air |
| Garantie |
5 ans |
