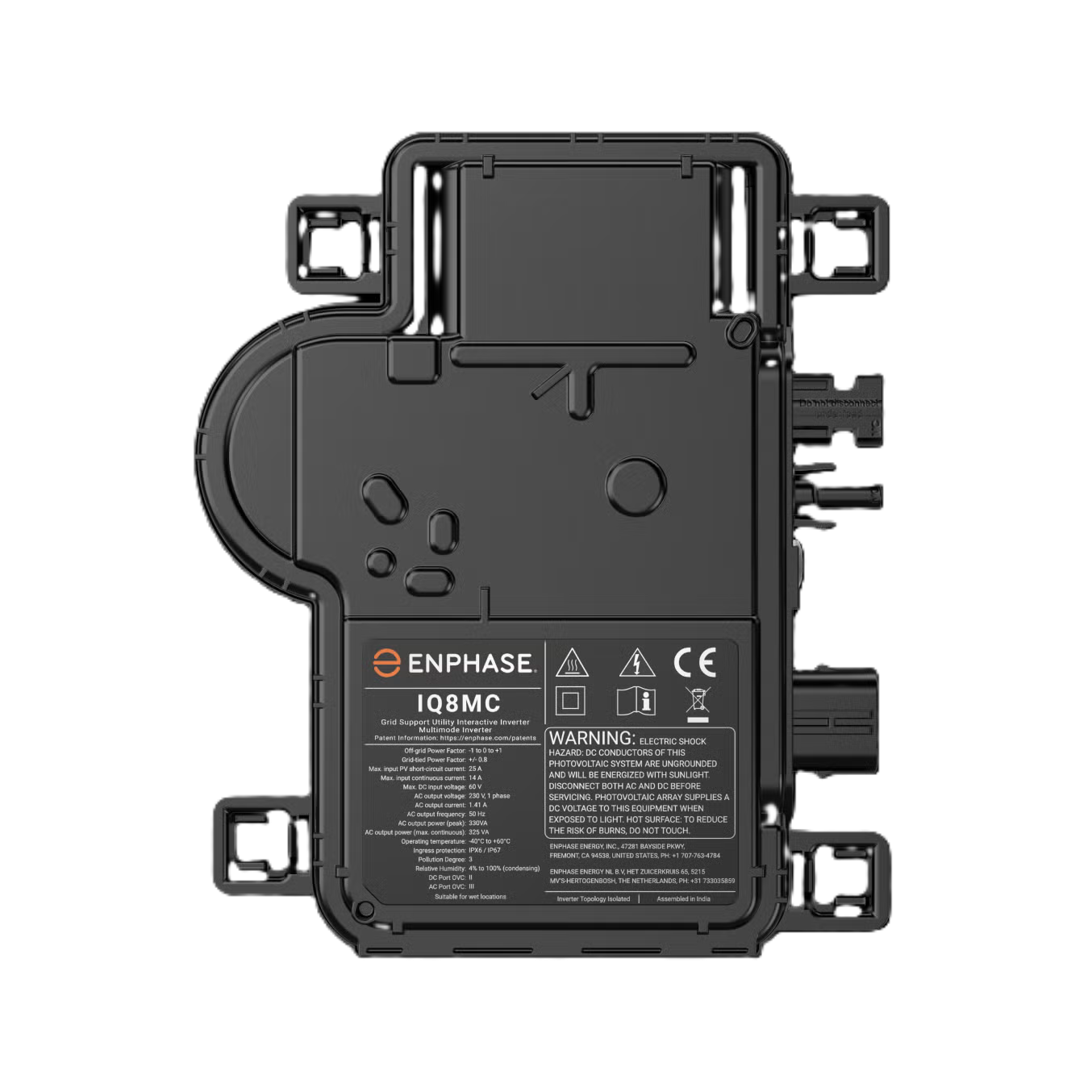

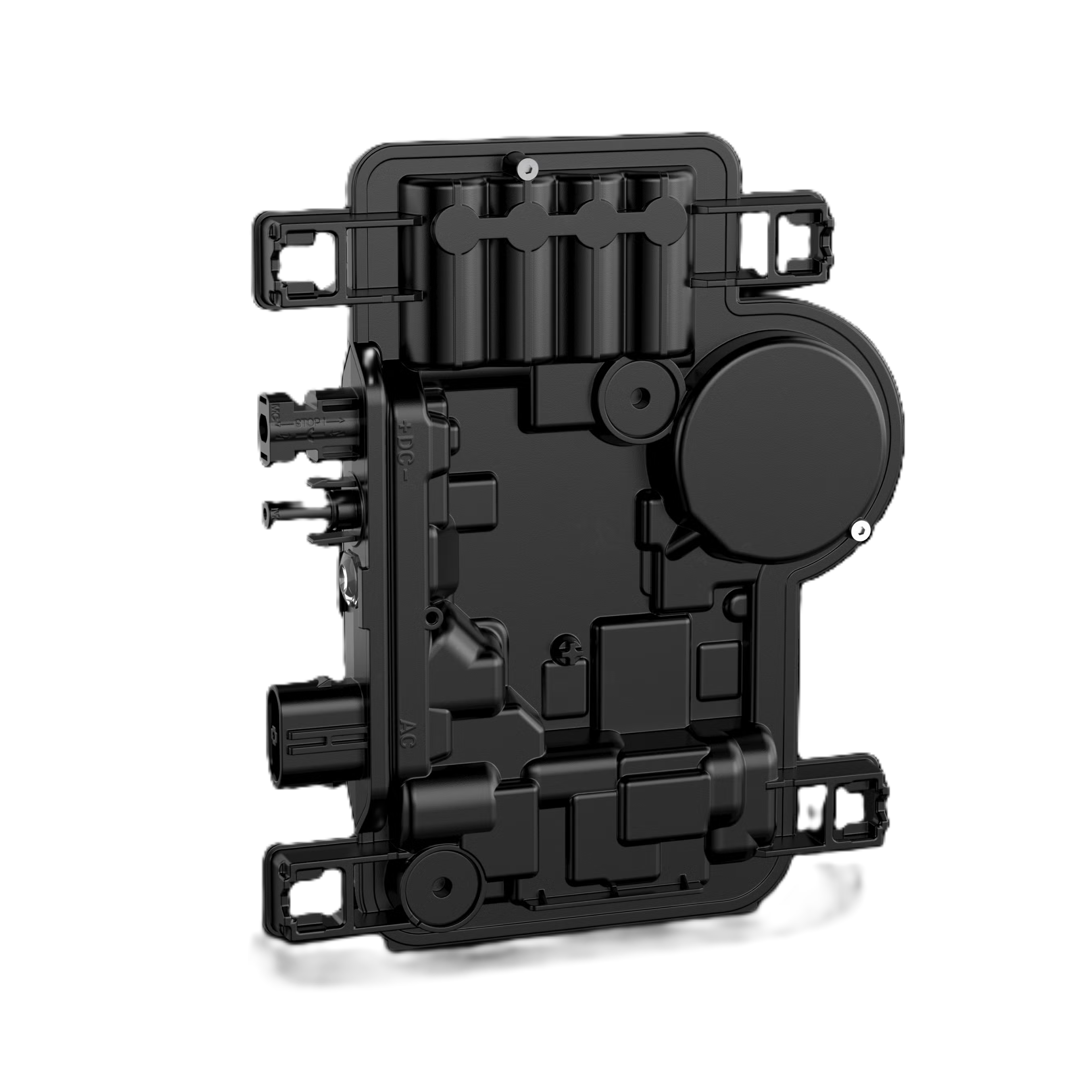

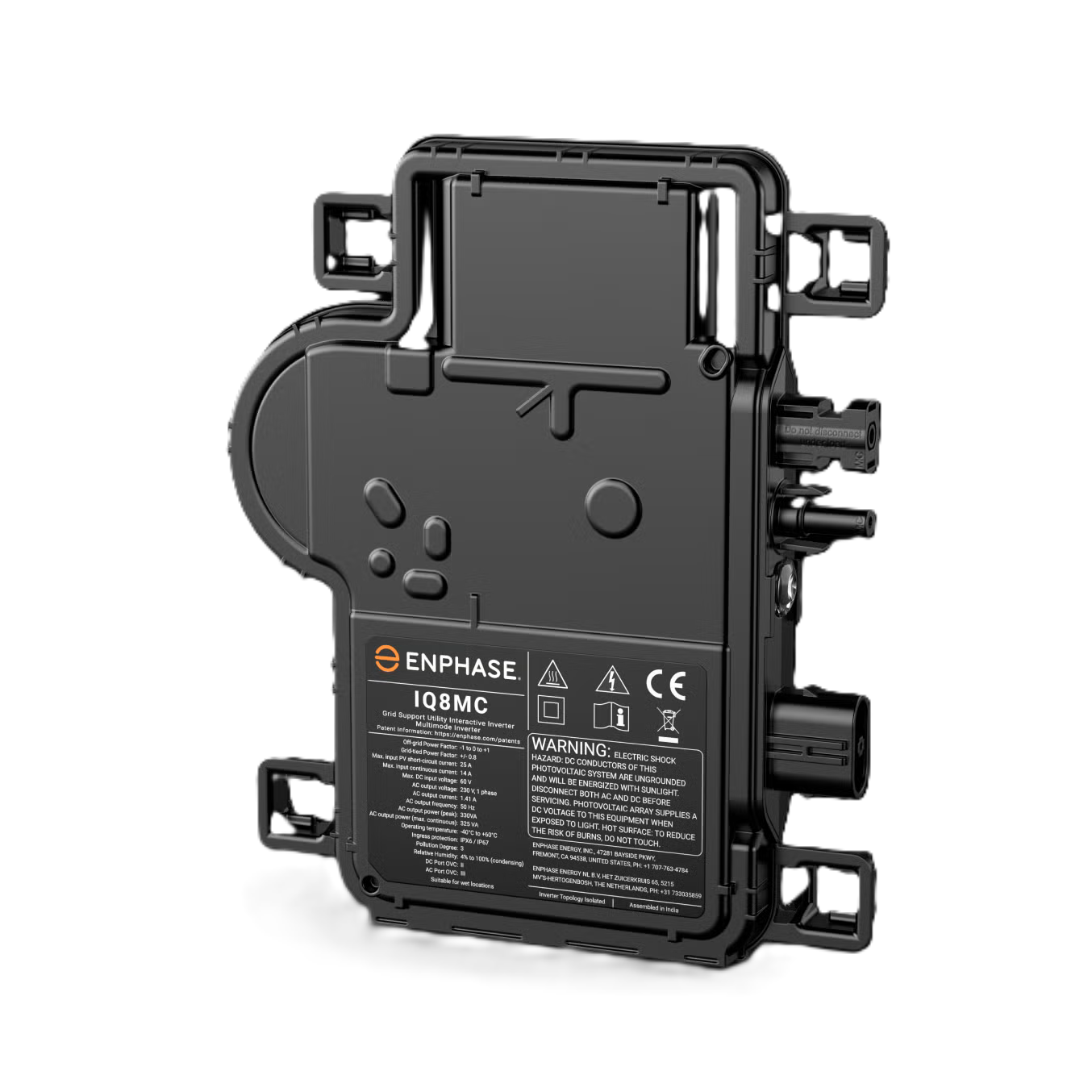

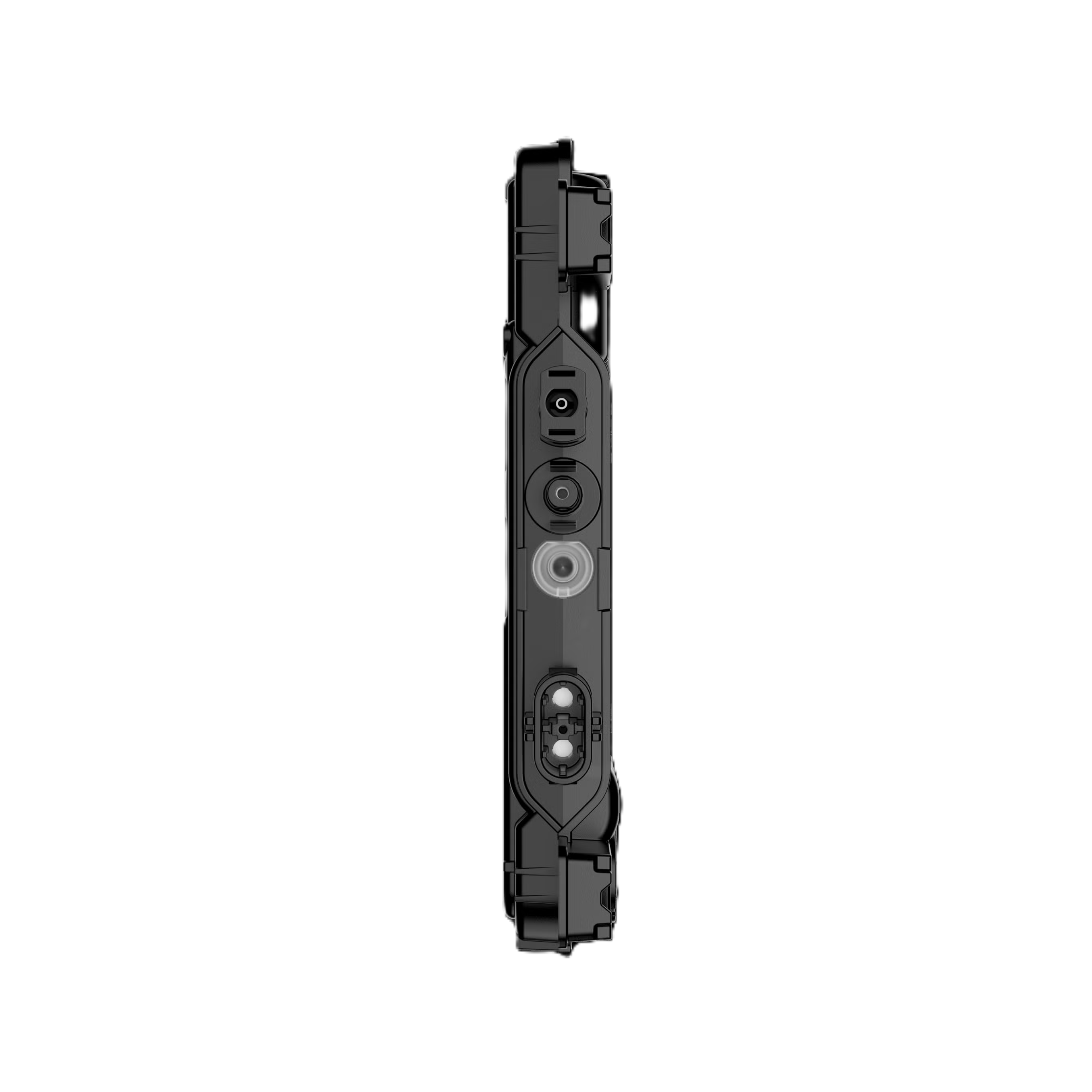

Le micro-ondulateur Emphase, très puissants est prêts pour le réseau intelligent, il est conçu pour s’adapter à la dernière génération de modules photovoltaïques à haut rendement. Les micros-onduleurs de la série IQ8 possèdent les normes de production d’énergie et de fiabilité les plus élevées du secteur et, grâce à la fonctionnalité rapid shutdown, elle répond aux normes de sécurité les plus strictes.
Compatible avec les modules photovoltaïques à haut rendement de dernière génération.
- Prise en charge des derniers modules PV à courant élevé jusqu’à 480 W.
- La gamme de produits IQ8 prend en charge les architectures de cellules courantes des modules PV.
- 56, 60, 66 ou 72 cellules.
- 108, 120, 132 ou 144 demi-cellules.
Facile à installer et à mettre en service.
- Compatible avec les systèmes IQ7 existants. Augmentez votre capacité solaire de manière transparente au fur et à mesure que vos besoins en énergie augmentent.
- Léger et compact avec des connecteurs Stäubli MC4 intégrés pour une installation facile.
- Installation rapide avec un câblage AC simple.
- Une nouvelle technologie de circuit intégré permet des mises à jour plus rapides du firmwar.
Production d’énergie, fiabilité et sécurité élevées.
- Plus d'un million d’heures de test de fiabilité sous tension.
- La technologie brevetée Burst Mode permet d’augmenter la production d’énergie.
- DC basse tension et arrêt rapide pour une sécurité incendie optimale.
- Rendement : 97,5%
- Indice de protection : IP67
- Garantie 25 ans
- Schéma de câblage
Données d'entrée (DC) |
|
Tension d’entrée minimale/maximale |
18/60 V |
| Tension d’entrée au démarrage | 22 V |
| Tension d’entrée nominale | 35 V |
| Tension MPP minimale/maximale | 28/45 V |
| Tension de fonctionnement minimale/maximale | 18/58 V |
| Courant d’entrée maximal | 14 A |
| Courant d’entrée DC de court circuit maximal |
25 A Courant de court-circuit maximum pour les modules (Isc) autorisés à être associés aux IQ8P Microinverters: 20 A (calculé avec un facteur de sécurité de 1,25 conformément à la norme IEC 62548). |
| Puissance d’entrée maximale | 480 W |
Données de sortie (AC) |
| Puissance de sortie AC maximale | 330 W |
| Puissance apparente maximale | 325 VA |
| Puissance nominale | 325 W |
| Tension nominale du réseau | 230 V |
| Tension minimale/maximale du réseau | 184/276 V |
| Courant de sortie maximal | 1.3 A |
| Fréquence nominale | 50 Hz |
| Fréquence minimale/maximale | 45/55 Hz |
| Nombre maximal d’unités par circuit monophasé/polyphasé de 20 A |
11 (L+N)/33 (3L+N) Selon la norme IEC 60364, en utilisant un IQ Cable de section 2,5 mm2 un facteur de sécurité de 1,25 s’applique sur le courant maximum admissible. Le courant maximum alors autorisé dans le IQ Cable est de 16 A. Le facteur de sécurité appliqué peut varier en fonction des réglementations locales et également en fonction du dispositif de protection contre les surintensités sélectionné. |
| Unités maximales par section de IQ Cable monophasé/multiphasé |
8 (L+N)/18 (3L+N) Le « Center Feeding » est la meilleure pratique. Cette recommandation de design permet de maintenir la hausse de tension et la résistance à l’intérieur du IQ Cable dans des limites acceptables. Dans les endroits sujets à des tensions réseaux élevées au niveau de la connexion réseau, il peut être nécessaire de réduire le nombre de micro-onduleurs par IQ Cable jusqu’à 50%. |
| Classe de protection (tous les ports) | II |
| Distorsion harmonique totale | <5 % |
| Réglage du facteur de puissance | 1.0 |
| Plage du facteur de puissance cos phi | 0,8 capacitif … 0,8 inductif |
| Rendement maximal de l’onduleur | 97.5 % |
| Efficacité pondérée européenne | 96.7 % |
| Topologie de l’onduleur | Isolé (transformateur HF) |
| Perte d’énergie pendant la nuit | 50 Mw |
Données Générales |
| Plage de température de l’air ambiant | -40 à 65 °C |
| Plage d’humidité relative | 4 à 100 (condensation) % |
| Classe de surtension du port AC | III |
|
Nombre de connecteurs DC d’entrée (paires) pour un seul tracker MPP |
1 |
| Type de connecteur AC |
IQ Cabling (reportez-vous à la fiche technique séparée pour le câble et les accessoires) |
| Type de connecteur DC | MC4 Stäubli |
| Dimensions (H × L × P) |
212 mm × 175 mm × 30.2 mm (sans supports de montage) |
| Poids (avec plaque de montage) | 1.1 Kg |
| Refroidissement | Convection naturelle – sans ventilateur |
| Boîtier |
Boîtier polymère de classe II à double isolation et résistant à la corrosion |
| Indice de protection IP | Extérieur - IPX6/IP67 |
| Altitude | <2600 M |
| Pouvoir calorifique MJ/unité | 37.5 |
Normes |
| Conformité au réseau (avec IQ Relay) | EN 50549-1 |
| Sécurité | EN IEC 62109-1, EN IEC 62109-2 |
| EMC |
EN IEC 61000-3-2, 61000-3-3, 61000-6-2, 61000-6-3, EN IEC 50065-1, 50065-2-2, EN 55011 |
| Étiquetage des produits | CE |
| Fonctions avancées du réseau |
Limitation de l’exportation de puissance, Gestion des déséquilibres de phase, Détection de perte de phase, Contrôle du facteur de puissance Q (U), cos (phi) (P) |
| Communication avec les micro-onduleurs |
Communication par (CPL) 110–120 kHz (Classe B), bande étroite 200 Hz |
