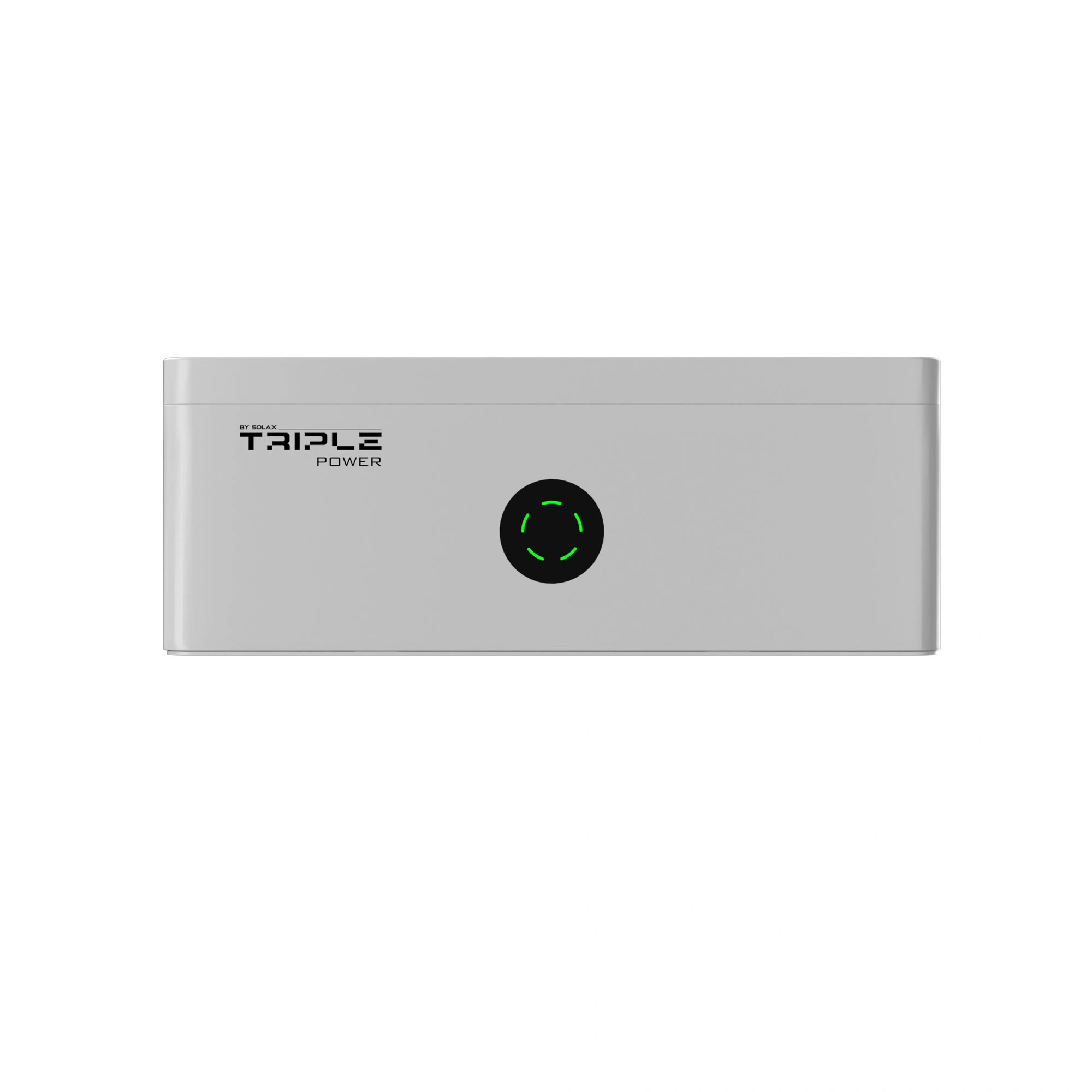

Conçu pour garantir le bon fonctionnement de l'installation, il supporte un courant nominal de 60 A avec des pointes pouvant atteindre 70 A, tout en assurant la communication avec l'onduleur grâce aux protocoles CAN et RS485. Son indice de protection IP66 lui permet également de résister aux environnements exigeants.
Attention : les modules Batteries TB-HS51 ne peuvent pas fonctionner seuls. La présence du TBMS-S51-80 est indispensable pour la mise en service du système.
Le cœur du système de stockage
Dans une installation haute tension modulaire, le BMS joue un rôle essentiel. Il supervise en permanence l'ensemble des batteries afin d'assurer leur sécurité et leurs performances.
Le TBMS-S51-80 assure notamment :
- l'équilibrage des cellules ;
- le contrôle des cycles de charge et de décharge ;
- la surveillance des températures ;
- la gestion du chauffage intégré des batteries ;
- la transmission des données de fonctionnement à l'onduleur ;
- la protection du système en cas d'anomalie.

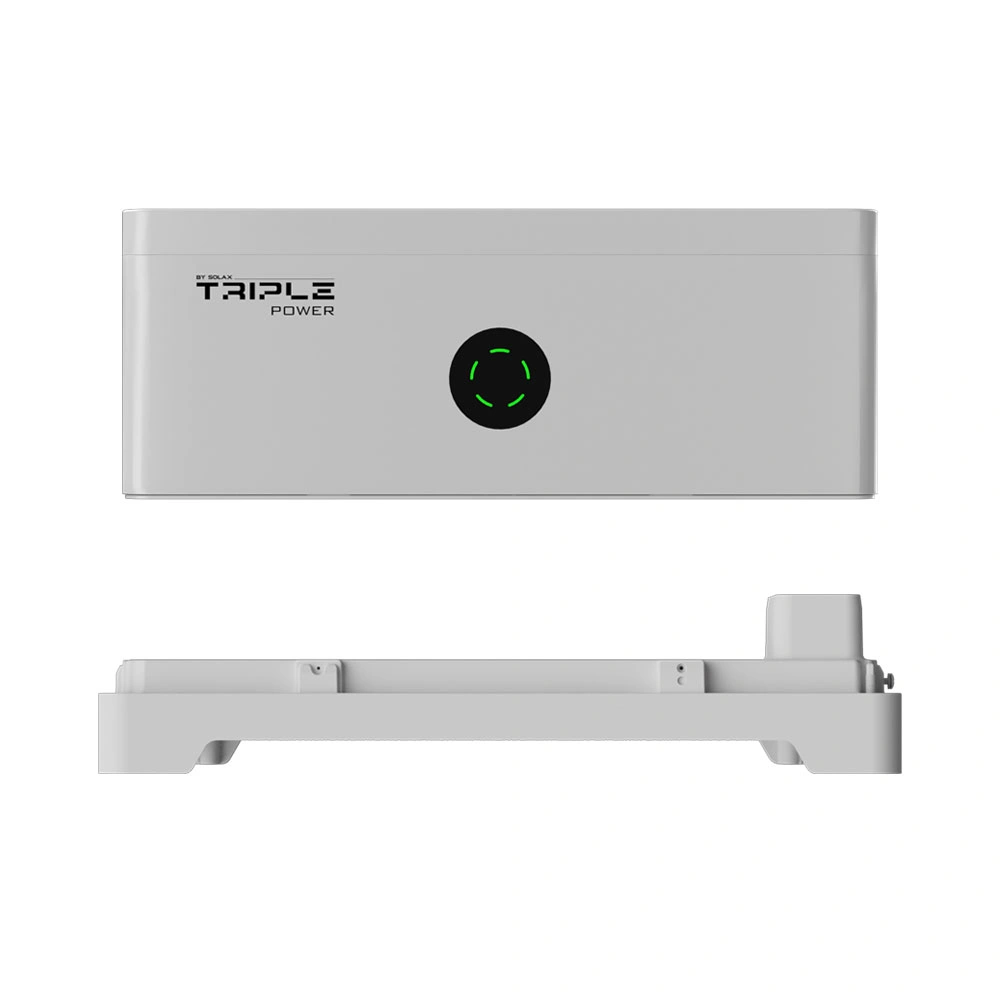

En plus de ses fonctions électroniques, il sert également de support physique à l'ensemble de la tour de batteries. Les modules sont directement empilés sur sa base.
Pour les installations comportant plusieurs tours, chaque colonne doit disposer de son propre BMS. Lorsqu'une seconde tour est ajoutée, l'utilisation de la Series Box TBHS51 devient nécessaire pour assurer la liaison entre les différentes colonnes.
Supervision et maintenance simplifiées
Grâce à ses interfaces de communication CAN et RS485, le TBMS-S51-80 transmet en temps réel les informations essentielles du système :
- état de charge ;
- tensions des cellules ;
- températures ;
- alertes et défauts éventuels.
Cette connectivité facilite grandement le diagnostic à distance ainsi que les opérations de maintenance. Les techniciens peuvent ainsi identifier rapidement l'origine d'un éventuel dysfonctionnement ou effectuer certaines mises à jour sans intervention directe sur site.
Choisir le bon nombre de modules
Le dimensionnement d'une tour de batteries ne dépend pas uniquement de la capacité de stockage recherchée. Il faut également prendre en compte la puissance nécessaire au fonctionnement de l'installation.
En augmentant le nombre de modules dans la colonne, la tension globale du système augmente également, ce qui permet d'obtenir davantage de puissance disponible. Une habitation équipée d'importants consommateurs électriques, comme une pompe à chaleur ou une borne de recharge pour véhicule électrique, pourra donc nécessiter plus de modules qu'un simple calcul de capacité ne le laisserait penser.
Le TBMS-S51-80 permet de gérer jusqu'à 8 modules par tour, soit une capacité maximale de 40,8 kWh.
Faut-il un BMS pour chaque tour de batteries
Oui. Chaque colonne de batteries doit être équipée de son propre TBMS-S51-80 puisqu'il assure à la fois la gestion électronique et le support mécanique des modules. Dans le cas d'une installation multi-tours, des accessoires complémentaires comme la Series Box TBHS51 peuvent être nécessaires.
Combien de batteries peut gérer un TBMS-S51-8
Le système accepte de 2 à 8 modules TP-HS51. La capacité totale obtenue varie ainsi entre 10,2 kWh et 40,8 kWh selon la configuration retenue.
Quelle intensité maximale peut-il supporter
Le TBMS-S51-80 fonctionne avec un courant nominal de 60 A et peut atteindre 70 A en pointe, aussi bien en charge qu'en décharge.
Quels sont les onduleurs compatibles
Ce BMS est destiné aux systèmes de stockage haute tension SolaX. La compatibilité doit toutefois être vérifiée selon le modèle exact d'onduleur et sa version logicielle, certaines configurations imposant un nombre minimal de modules pour fonctionner correctement.
Le BMS est-il fourni avec les batteries
Non. Le TBMS-S51-80 est un équipement distinct qui doit être ajouté séparément lors de la conception du système. Chaque tour nécessite son propre BMS. Selon l'architecture retenue, d'autres accessoires de raccordement peuvent également être requis.
Caractéristiques Techniques :
| Fonction | BMS et socle du système TSYS-HS51 |
| Modules gérés | de 2 à 8 modules TB-HS51 (10,2 - 40,8 kWh par tour) |
| Capacité maximale du système | jusqu’à 66,5 kWh avec 13 modules et Series Box |
| Courant de charge et de décharge | 60 A nominaux, 70 A maximum |
| Profondeur de décharge gérée | 90% |
| Communication | CAN et RS485 |
| Indice de protection | IP66 |
| Fonctionnement en site isolé | Pris en charge (dépend de l’onduleur hybride associé) |
| Dimensions / poids | 600 x 225 x 376 mm / 18,5 kg |
| Certifications | IEC 62619, IEC 62040, EN 62477, VDE 2510 |
| Garantie | 10 Ans |
