SKU:37-119488

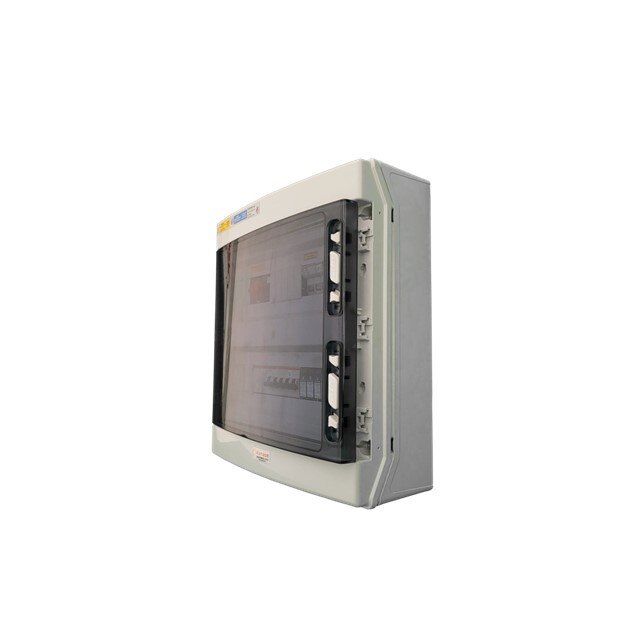

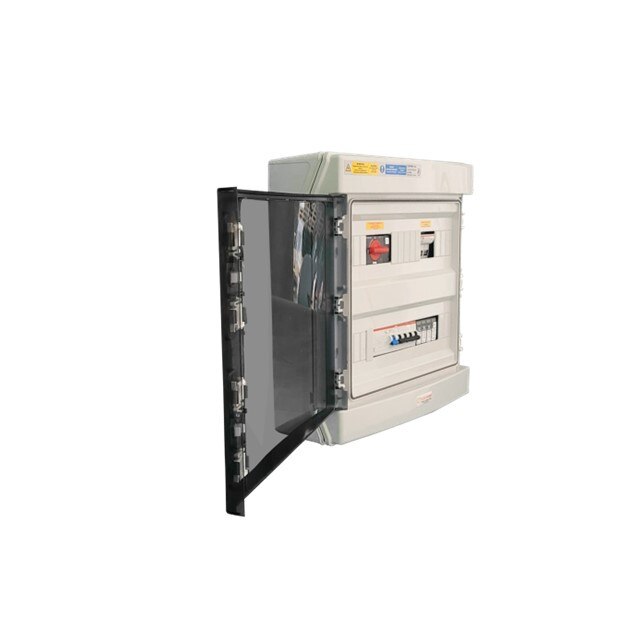

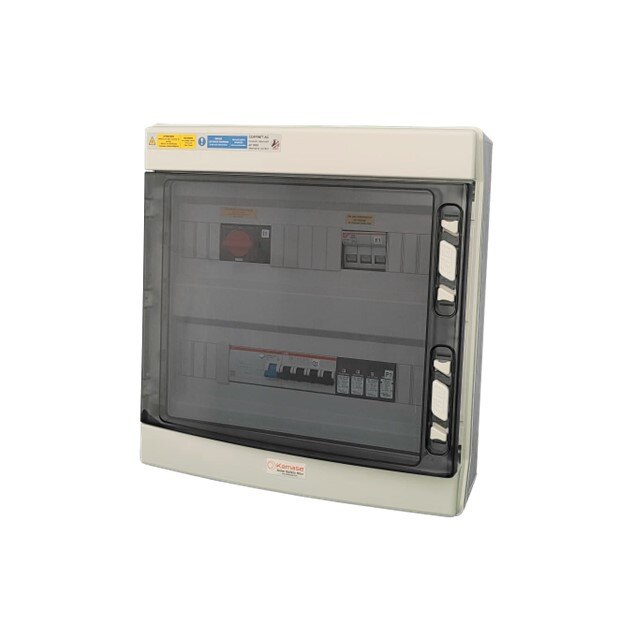

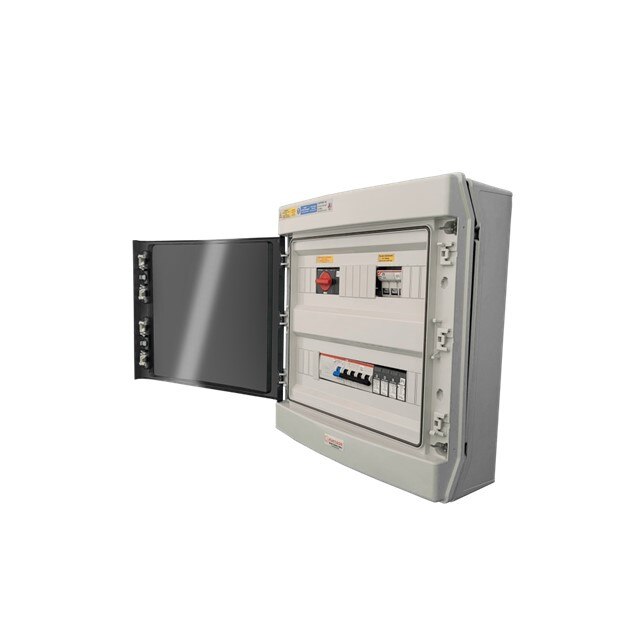

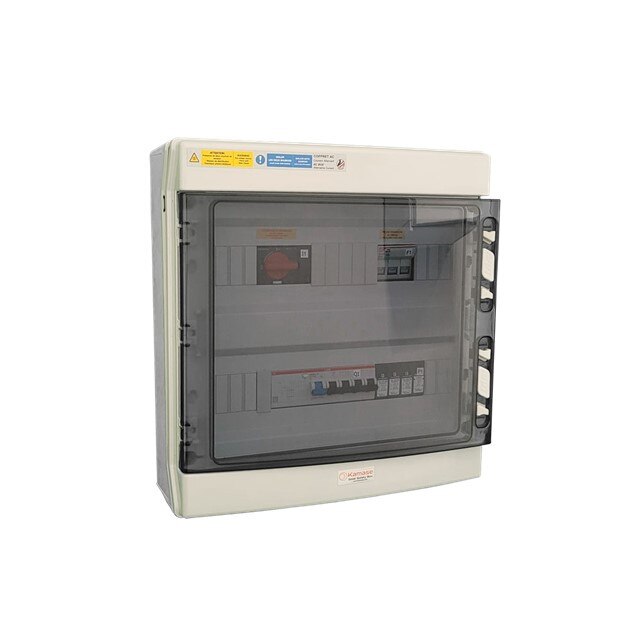

Le coffret AC est un boîtier électrique qui se place entre l’onduleur et le tableau électrique principal. Son rôle est d’assurer la connexion sécurisée de l’installation solaire au réseau électrique du bâtiment, tout en protégeant les équipements et les personnes contre les anomalies électriques. Il intègre des dispositifs de protection différentielle et de coupure (disjoncteurs, interrupteurs, parafoudre, etc.) qui protègent l’installation contre les surcharges, les courts-circuits et les surtensions. Il assure la distribution correcte de l’électricité produite par vos panneaux solaires à votre réseau électrique. L’utilisation d’un coffret AC photovoltaïque est également essentielle pour respecter les normes électriques et de sécurité.
Caractéristiques Techniques :
Coffrets AC de coupure et de protection photovoltaïque triphasés professionnel pour onduleur triphasé.
Fabriqué en France
Pouvoir de coupure de 10kA pour être compatible avec le compteur tarif jaune.
Différentiel en 300mA Type AC pour assurer une protection générale et optimale de l’installation.
Protection foudre optimale grâce à un parafoudre de type 2, In20kA – Imax40kA.
Référence Produit ACTRI-50-300mA-10kA-10+35
Puissance de sortie Max Onduleur AC 30000 VA
Interrupteur sectionneur AC Socomec 4P 63A
Protection onduleur Disjoncteur ABB 4P Icc10kA + Différentiel 63A-300mA Type AC 50A
Protection parafoudre Porte fusible 4P 10x38 400V AC + Fusibles 32A Gg 10x38 400V
Parafoudre Phoenix Contact 4P 400V AC Type 2 In20kA – Imax40kA
Câblage photovoltaïque Câble H07-VK de différentes couleurs selon les phases et le neutre de 6mm2 à 16mm2 avec embouts
Bornier de terre 2x16mm² + 5x10mm²
Sortie vers réseau avec 4 bornes à vis 10-35mm2
Presse-Étoupes 1 PG36/1 PG29/2 PG13,5
Dimensions : 2 x 18 modules 436 H x 418 L x 148 P mm
Protection IP 65 (Installation possible en extérieur)
