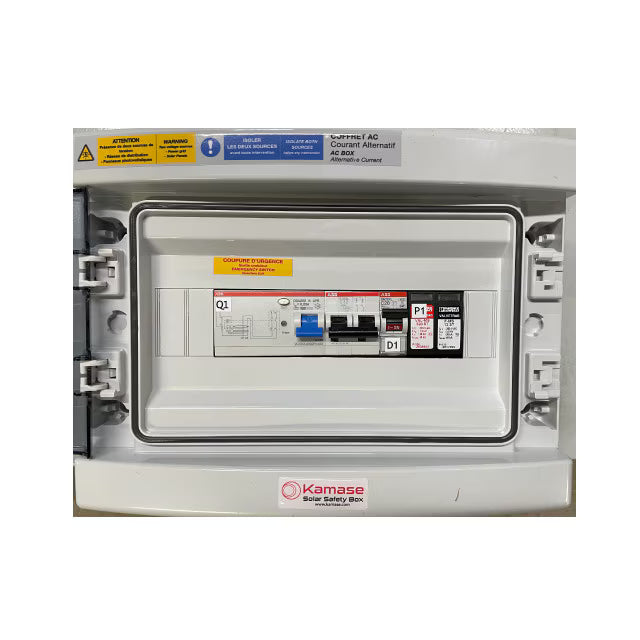

Coffret AC Kamase 3Kw-30mA Monophasé Type B

Le coffret AC est un boîtier électrique qui se place entre l’onduleur et le tableau électrique principal. Son rôle est d’assurer la connexion sécurisée de l’installation solaire au réseau électrique du bâtiment, tout en protégeant les équipements et les personnes contre les anomalies électriques. Il intègre des dispositifs de protection différentielle et de coupure (disjoncteurs, interrupteurs, parafoudre, etc.) qui protègent l’installation contre les surcharges, les courts-circuits et les surtensions. Il assure la distribution correcte de l’électricité produite par vos panneaux solaires à votre réseau électrique. L’utilisation d’un coffret AC photovoltaïque est également essentielle pour respecter les normes électriques et de sécurité.

Caractéristiques Techniques :

• Coffret AC pour onduleur monophasé pouvant également protéger une solution intégrant une batterie
• Fabriqué en France
• Référence Produit AC16-B-APR
• Puissance de sortie Max Onduleur AC 3200 VA
• Disjoncteur différentiel Ph/N ABB 30mA Type B-APR (haute immunité) Icc 6 kA (ou équivalent Schneider)
• Protection du parafoudre Disjoncteur ABB 20A Ph/N Icc 4,5kA (ou équivalent Schneider)
• Parafoudre Ciel AC Type 2 In 20kA-Imax 40kA 2 pôles (ou équivalent Phoenix contact In 15kA-Imax 40kA)
• Câblage photovoltaïque HO7-VK
• Bornier de terre 2x16mm² + 5x10mm²
• Sortie cuivre uniquement jusqu'à 16 mm²
• Presse-Étoupes 1PG21/1PG16/4PG9
• Dimensions : 6 Modules : 231 H x 202 L x 113 P  mm
• Protection IP 65 (Installation possible en extérieur)
• Garantie 2 ans
