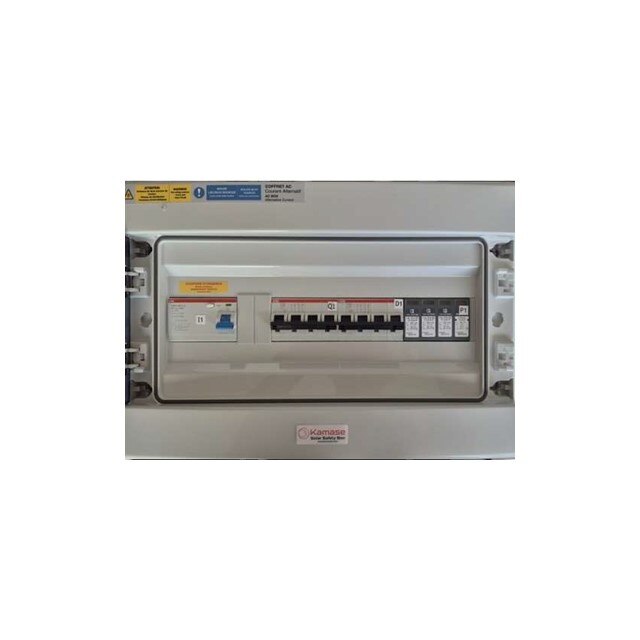

Coffret AC Kamase 6Kw-30mA Triphasé Type F

Le coffret AC est un boîtier électrique qui se place entre l’onduleur et le tableau électrique principal. Son rôle est d’assurer la connexion sécurisée de l’installation solaire au réseau électrique du bâtiment, tout en protégeant les équipements et les personnes contre les anomalies électriques. Il intègre des dispositifs de protection différentielle et de coupure (disjoncteurs, interrupteurs, parafoudre, etc.) qui protègent l’installation contre les surcharges, les courts-circuits et les surtensions. Il assure la distribution correcte de l’électricité produite par vos panneaux solaires à votre réseau électrique. L’utilisation d’un coffret AC photovoltaïque est également essentielle pour respecter les normes électriques et de sécurité.

Caractéristiques Techniques :

• Coffret AC pour onduleur Triphasé
• Fabriqué en France
• Référence Produit AC-ID-TRI-10-30-F
• Puissance de sortie Max Onduleur AC 6000 VA
• Interrupteur différentiel ABB 4P F204 25A-30mA Type F (Haute immunité instantanée)
• Protection onduleur Disjoncteur ABB 4P 10A Icc6kA
• Protection parafoudre Disjoncteur ABB 4P 20A Icc6kA
• Parafoudre Phoenix Contact 4P 400V AC Type 2 In20kA – Imax40kA
• Câblage photovoltaïque Câble H07-VK de différentes couleurs selon les phases et le neutre de 6mm2 avec embouts

• Bornier de terre 2x16mm² + 5x10mm²
• Sortie vers réseau jusqu’à 25mm² Cuivre
• Presse-Étoupes 1PG29/1PG21/2PG13.5
• Dimensions : 18 Modules : 286 H x 418 L x 148 P  mm
• Protection IP 65 (Installation possible en extérieur)
• Garantie 2 ans

Fiche Technique Pdf

Manuel d'installation Pdf

Garantie Pdf
