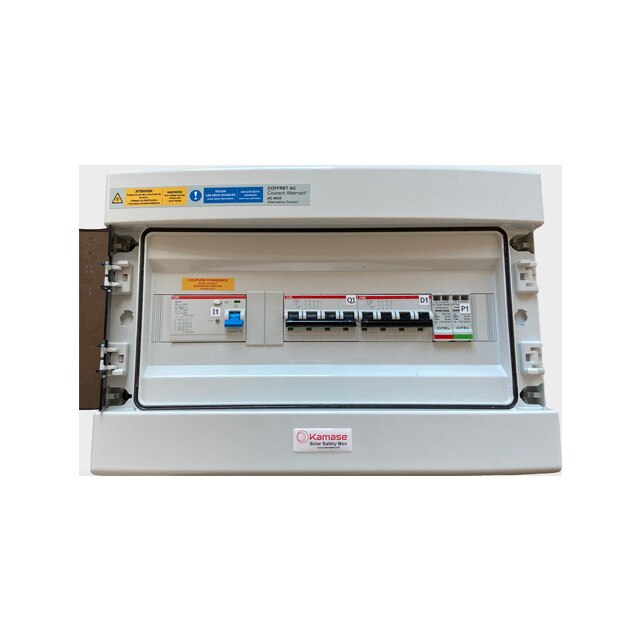

Coffret AC Kamase 9Kw-30mA Triphasé Type B

Le coffret AC est un boîtier électrique qui se place entre l’onduleur et le tableau électrique principal. Son rôle est d’assurer la connexion sécurisée de l’installation solaire au réseau électrique du bâtiment, tout en protégeant les équipements et les personnes contre les anomalies électriques. Il intègre des dispositifs de protection différentielle et de coupure (disjoncteurs, interrupteurs, parafoudre, etc.) qui protègent l’installation contre les surcharges, les courts-circuits et les surtensions. Il assure la distribution correcte de l’électricité produite par vos panneaux solaires à votre réseau électrique. L’utilisation d’un coffret AC photovoltaïque est également essentielle pour respecter les normes électriques et de sécurité.

Caractéristiques Techniques :

• Coffret AC pour onduleur Triphasé Hybride
• Fabriqué en France
• Référence Produit AC-ID-B-Tri-16-30mA
• Puissance de sortie Max Onduleur AC 9600 VA
• Interrupteur différentiel ABB 4 pôles 40A - 30mA Type B APR (haute immunité)
• Protection onduleur Disjoncteur ABB 4 pôles Icc 6kA
• Protection parafoudre Disjoncteur ABB 20A 4 pôles Icc 6kA
• Parafoudre Citel AC Type 2 In 20kA – Imax 40kA 4 pôles
• Câblage photovoltaïque HO7-VK

• Bornier de terre 2x16mm² + 5x10mm²
• Sortie Cuivre uniquement. Sortie vers réseau, jusqu’à 16mm2
• Presse-Étoupes 1PG29/1PG21/2PG13.5
• Dimensions : 18 Modules : 286 H x 418 L x 148 P  mm
• Protection IP 65 (Installation possible en extérieur)
• Garantie 2 ans

Fiche Technique Pdf

Manuel d'installation Pdf

Garantie Pdf
