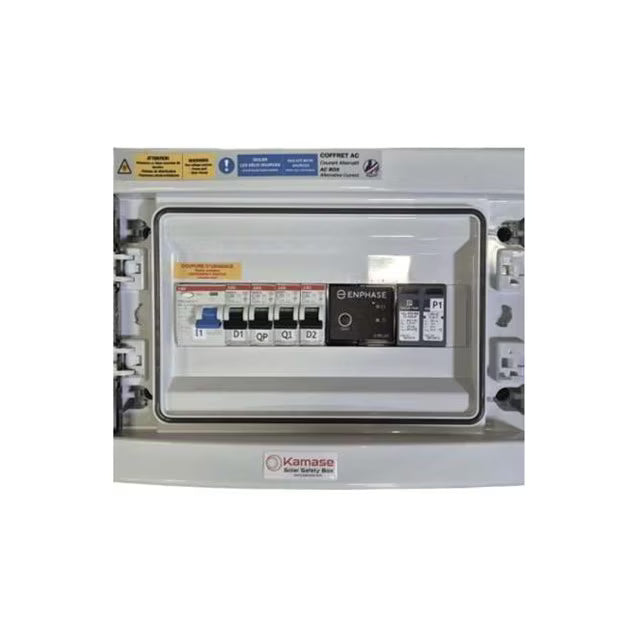

Coffret AC Kamase - Enphase 6Kw Monophasé 2-Q-Relay + Prise

Coffret de coupure et de protection photovoltaïque résidentiel composé de l'Q-RELAY Enphase, d'un départ prise et d'une alimentation de la passerelle Envoy (à positionner à l'extérieur de coffret). La protection différentielle est de 30 mA Type F (Haute immunité instantanée) de 1 à 2 Q-Relay puis en 300 mA Type AC à partir de 3 Q-Relay.

Nous équipons aussi le coffret d'un parafoudre Phoenix Contact 230V AC de Type 2 in20kA - Imax40kA.

Caractéristiques Techniques :

• Coffret AC Enphase 2 x 4kVA
• Fabriqué en France
• Référence Produit AC-ID-F-2-20 +2QR + Dép prise + Dép Envoy
• Puissance de sortie Max Onduleur AC 2 x 4000 VA
• Interrupteur différentiel ABB 2P F202 40A-30mA Type F (Haute immunité instantanée)
• Protection ligne micro onduleur Disjoncteur ABB Ph+N 20A Icc3kA
• Alimentation prise Disjoncteur ABB Ph+N 16A Icc3kA
• Alimentation Envoy Disjoncteur ABB Ph+N 20A Icc3kA
• Protection du parafoudre Disjoncteur ABB Ph+N 20A Icc3kA
• Parafoudre Phoenix contact Ph+N 230V AC Type 2 In20kA - Imax40kA
• Câblage Peigne constructeur et/ou Câble H07-VK de différentes couleurs selon la phase et le neutre 6mm² - 10mm² avec embouts
• Bornier de terre 2x16mm² + 5x10mm²
• Sortie vers réseau jusqu'à 25 mm² cuivre
• Presse-Étoupes 1PG21/3PG16/1PG13.5/4PG9
• Dimensions : 24 Modules : 436 H x 310 L x 148 P  mm
• Protection IP 65 (Installation possible en extérieur)
• Garantie 2 ans
