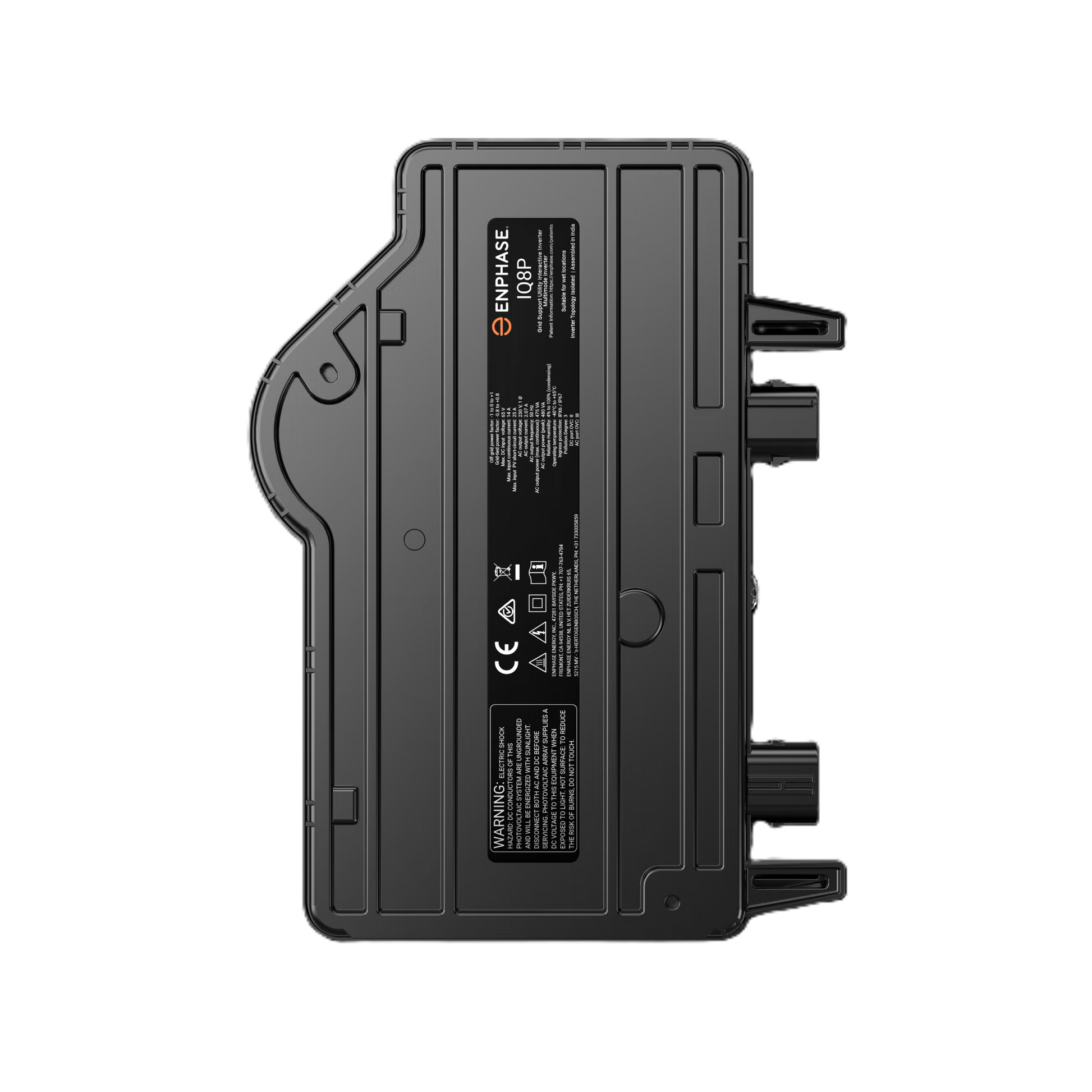

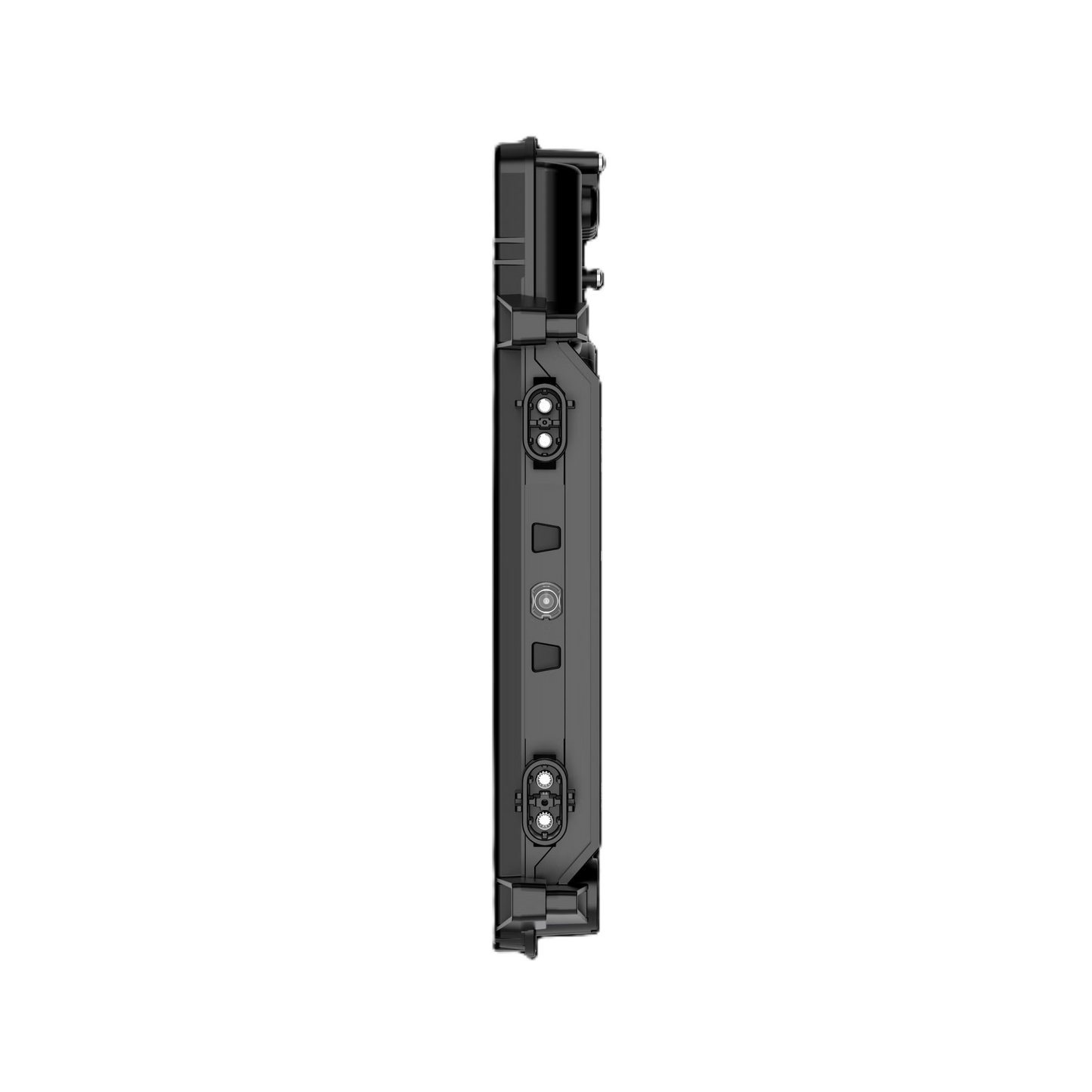

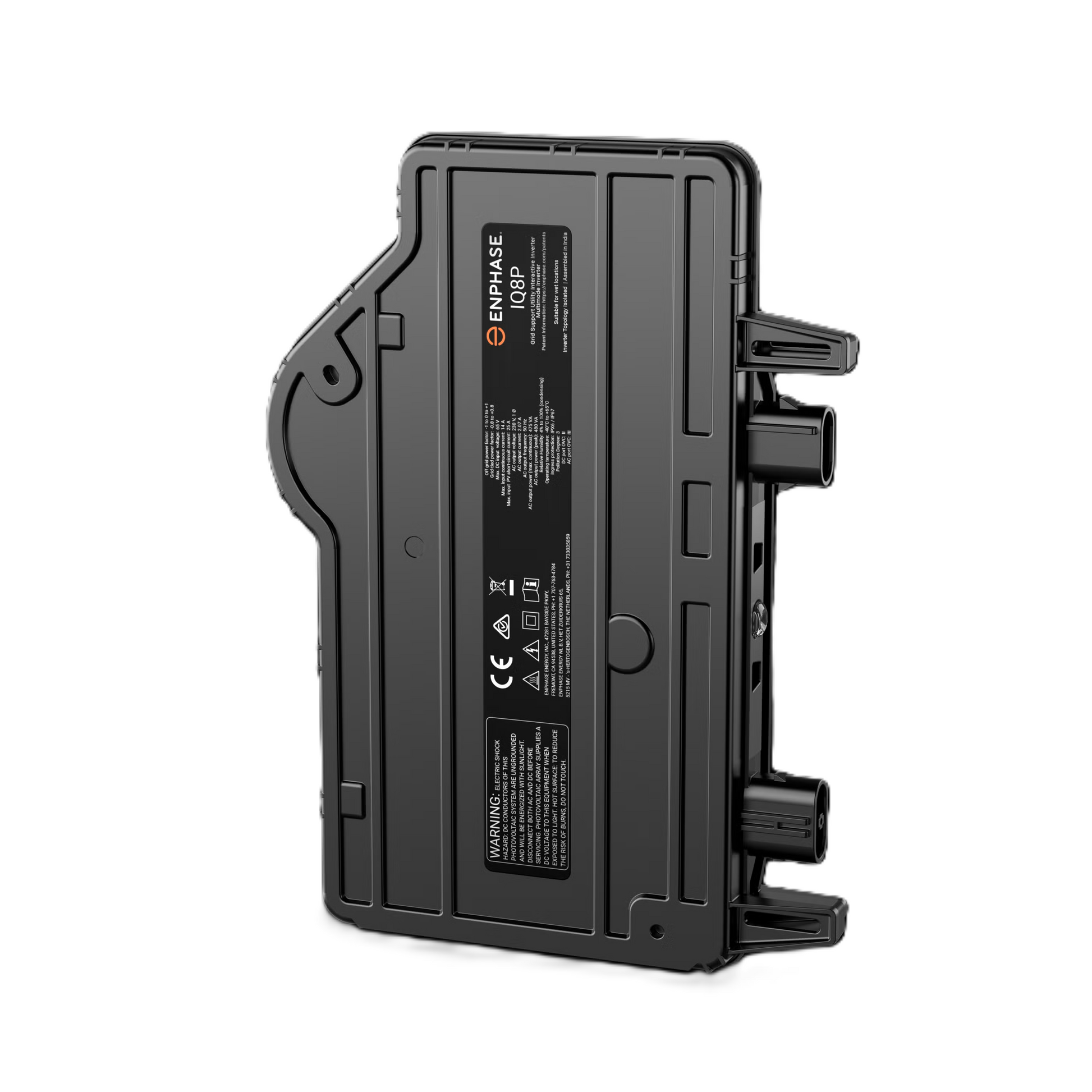

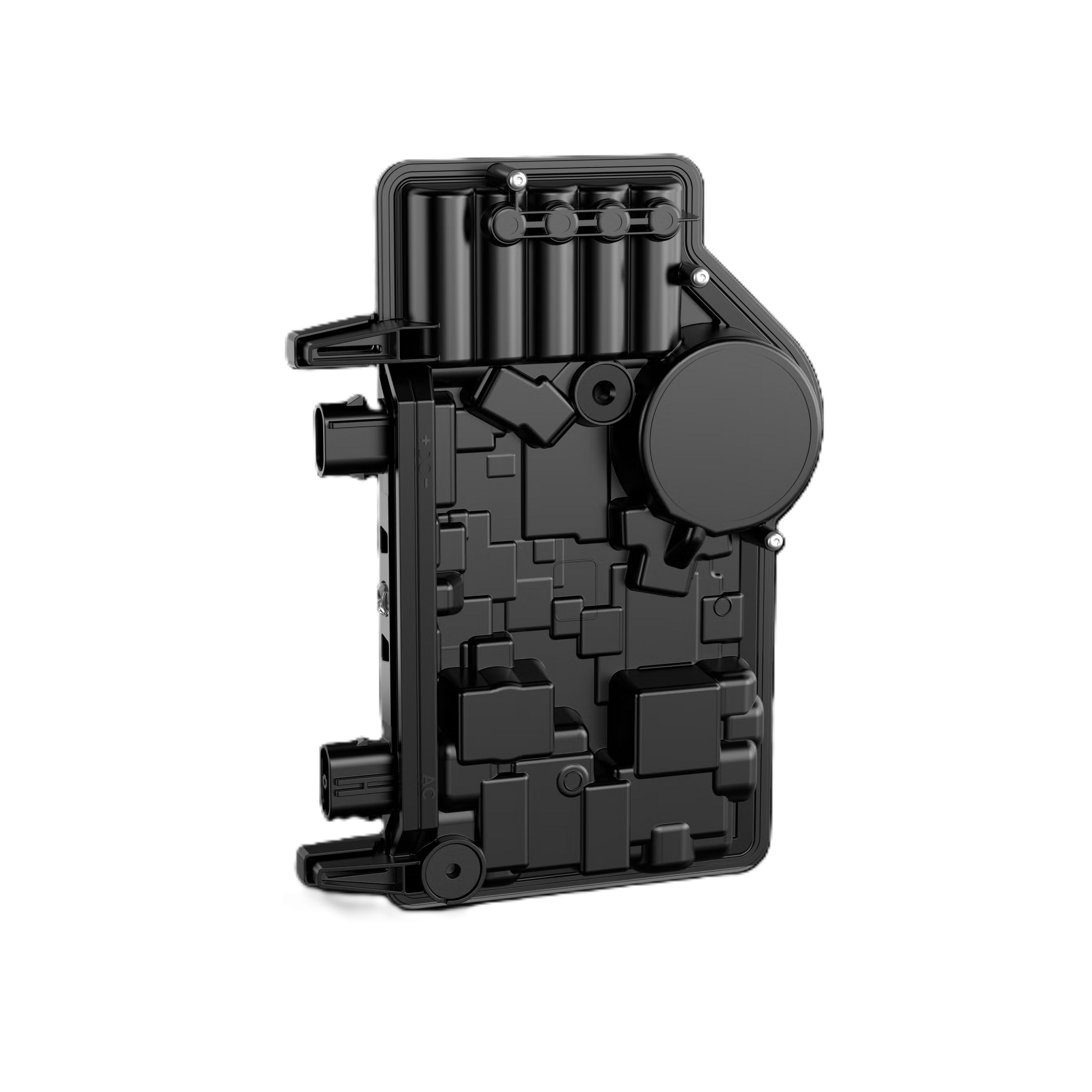

Micro-Onduleur Photovoltaïque Emphase IQ8-P-72-2-INT

Micro-Onduleur Photovoltaïque Emphase IQ8-P-72-2-INT

En stock

€147,92 EUR HT / L'unité

€177,50 EUR
€177,50 EUR
Promotion Épuisé
Taxes incluses.

€0,25 EUR Éco-participation / HT Unité incluse

32-117431

Micro-Onduleur-Photovoltaïque-Emphase- IQ8P-72-2-INT-avec-connecteurs-MC4-intégrés

le micro-onduleur Enphase, très puissants et smart grid-ready,
est conçu pour s'adapter aux modules photovoltaïques commerciaux de plus grande taille. L’IQ8P possède les normes de production d’énergie et de fiabilité les plus élevées du secteur et, grâce à la fonctionnalité rapid shutdown, elle répond aux normes de sécurité les plus strictes. Le cerveau du micro-onduleur à semi-conducteurs est notre circuit intégré spécifique d’application (ASIC) exclusif qui permet au micro onduleur de fonctionner en mode connecté au réseau.

Compatible avec les modules photovoltaïques à haut rendement de dernière génération.

  • Prise en charge des derniers modules PV à courant élevé jusqu’à 670 Wp.
  • La gamme de produits IQ8P prend en charge toutes les puissances de modules PV et architectures de cellules courantes.
  • 60, 66, 72 ou 78 cellules
  • 120,132, 144 ou 156 demi-cellules.

    Facile à installer et à mettre en service.

    • Léger et compact.
    • Installation rapide avec un simple câblage AC.

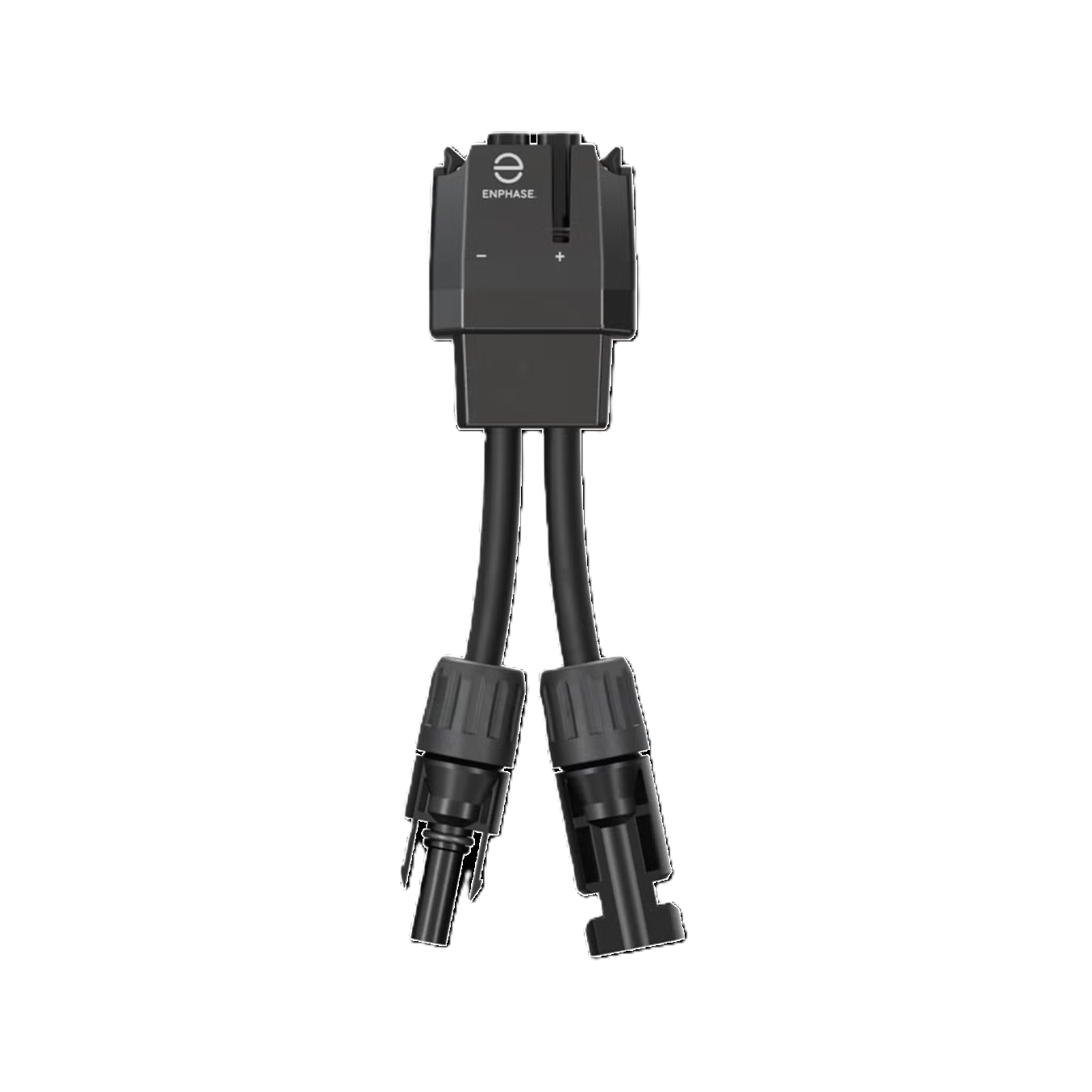

    • Câble adaptateur Q-DCC-2-P-INT fourni.
    • La nouvelle technologie des circuits intégrés permet des mises à jour plus rapides du firmware.

    Production d’énergie, fiabilité et sécurité élevées.

    • Plus d'un million d’heures de test de fiabilité sous tension.
    • La technologie brevetée Burst Mode permet d’augmenter la production d’énergie.
    • DC basse tension et arrêt rapide pour une sécurité incendie optimale.
    • Rendement : 97,34%
    • Indice de protection : IP67
    • Garantie 25 ans

    Fiche Technique Pdf

    Manuel d'utilisation Pdf

    Schéma de câblage Pdf

    Garantie Pdf



    Données d'entrée (DC)
    Tension d’entrée minimale/maximale
    		 16/65 V
    Tension d’entrée au démarrage 22 V
    Tension d’entrée nominale 45.5 V
    Tension MPP minimale/maximale 36/55 V
    Tension de fonctionnement minimale/maximale 16/65 V
    Courant d’entrée maximal 14 A
    Courant d’entrée DC de court circuit maximal 25 A Courant de court-circuit maximum pour les modules (Isc)
    autorisés à être associés aux IQ8P Microinverters: 20 A (calculé
    avec un facteur de sécurité de 1,25 conformément à la norme
    IEC 62548).
    Puissance d’entrée maximale 670 W

    Données de sortie (AC)
    Puissance de sortie AC maximale   480 W
    Puissance apparente maximale 475 VA
    Puissance nominale 475 W
    Tension nominale du réseau 230 V
    Tension minimale/maximale du réseau 184/276 V
    Courant de sortie maximal 2.09 A
    Fréquence nominale 50 Hz
    Fréquence minimale/maximale 47/55 Hz
    Nombre maximal d’unités par circuit monophasé/polyphasé de 20 A 7 (L+N)/21 (3L+N)
    Selon la norme IEC 60364, en utilisant un IQ Cable de section
    2,5 mm2 un facteur de sécurité de 1,25 s’applique sur le courant
    maximum admissible. Le courant maximum alors autorisé dans
    le IQ Cable est de 16 A. Le facteur de sécurité appliqué peut
    varier en fonction des réglementations locales et également
    en fonction du dispositif de protection contre les surintensités
    sélectionné.
    Unités maximales par section de IQ Cable monophasé/multiphasé 7 (L+N)/15 (3L+N)
    Le « Center Feeding » est la meilleure pratique. Cette
    recommandation de design permet de maintenir la hausse de tension et la résistance à l’intérieur du IQ Cable dans des
    limites acceptables. Dans les endroits sujets à des tensions
    réseaux élevées au niveau de la connexion réseau, il peut
    être nécessaire de réduire le nombre de micro-onduleurs par
    IQ Cable jusqu’à 50%.
    Classe de protection (tous les ports) II
    Distorsion harmonique totale <5 %
    Réglage du facteur de puissance 1.0
    Plage du facteur de puissance cos phi 0,8 capacitif … 0,8 inductif
    Rendement maximal de l’onduleur 97.3 %
    Efficacité pondérée européenne 97 %
    Topologie de l’onduleur Isolé (transformateur HF)
    Perte d’énergie pendant la nuit 100 Mw

     Données Générales
    Plage de température de l’air ambiant   -40 à 65 °C
    Plage d’humidité relative  4 à 100 (condensation) %
    Classe de surtension du port AC III
    Nombre de connecteurs DC d’entrée (paires) pour
    un seul tracker MPP     		1
    Type de connecteur AC IQ Cabling (reportez-vous à la fiche technique séparée pour le
    câble et les accessoires)
    Type de connecteur DC Fourni avec l'adaptateur Stäubli MC4 (Q-DCC-2-INT)
    Dimensions (H × L × P)  263.5 mm × 196.3 mm  × 36.1 mm (sans
    supports de montage)
    Poids (avec plaque de montage) 1.6 Kg
    Refroidissement  Convection naturelle – sans ventilateur
    Boîtier Boîtier polymère de classe II à double isolation et résistant à la
    corrosion
    Indice de protection IP Extérieur - IPX6/IP67
    Altitude  <2600 M
    Pouvoir calorifique  MJ/unité  59,25

     Normes
    Conformité au réseau (avec IQ Relay)  EN 50549-1
    Sécurité EN IEC 62109-1, EN IEC 62109-2
    EMC EN IEC 61000-3-2, 61000-3-3, 61000-6-2, 61000-6-3,
    EN IEC 50065-1, 50065-2-2, EN 55011
    Étiquetage des produits CE
    Fonctions avancées du réseau Limitation de l'exportation de puissance (PEL), Gestion des
    déséquilibres de phase (PIM), Détection de perte de phase
    (LOP)
    Communication avec les micro-onduleurs Communication par (CPL) 110–120 kHz (Classe B), bande étroite
    200 Hz
