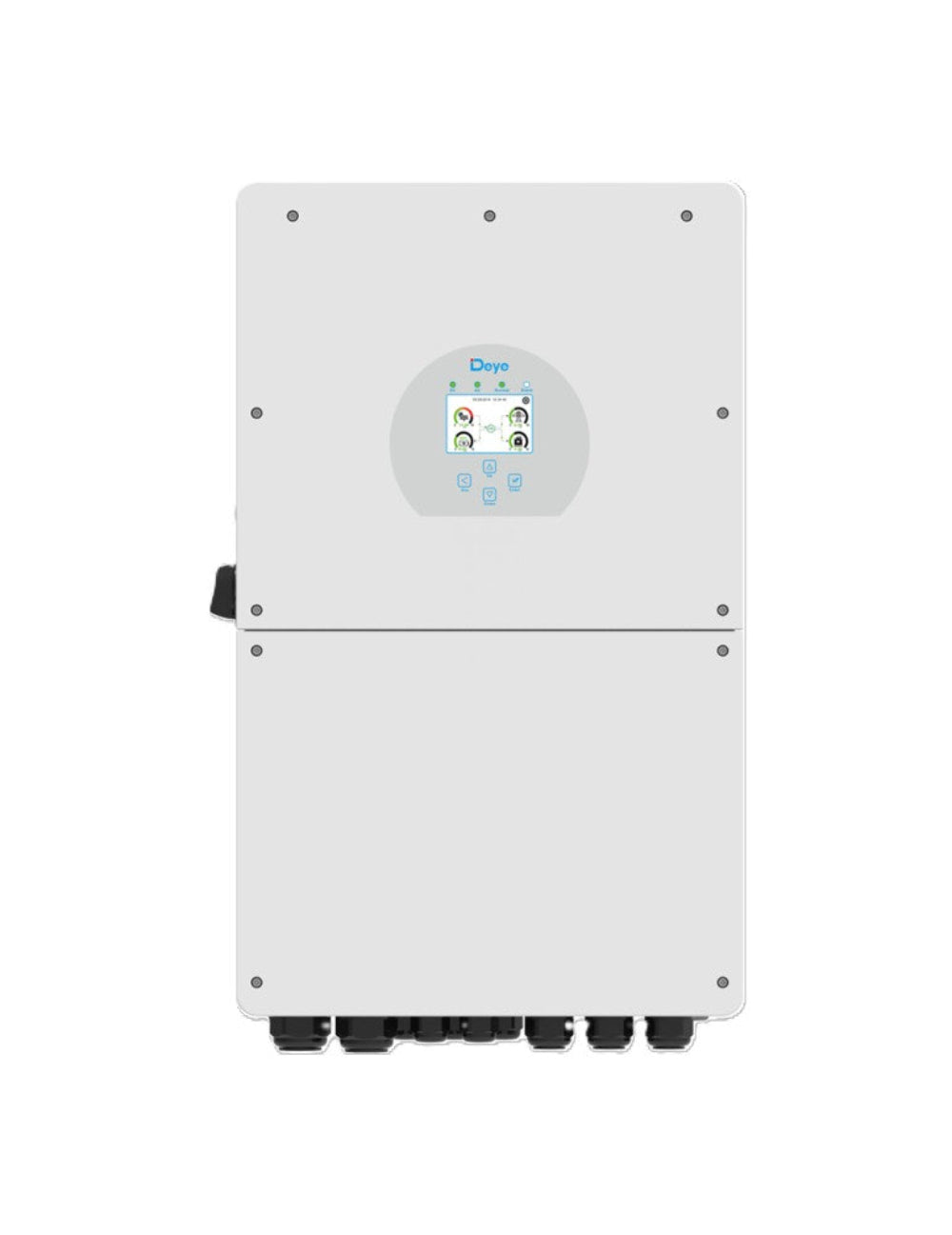

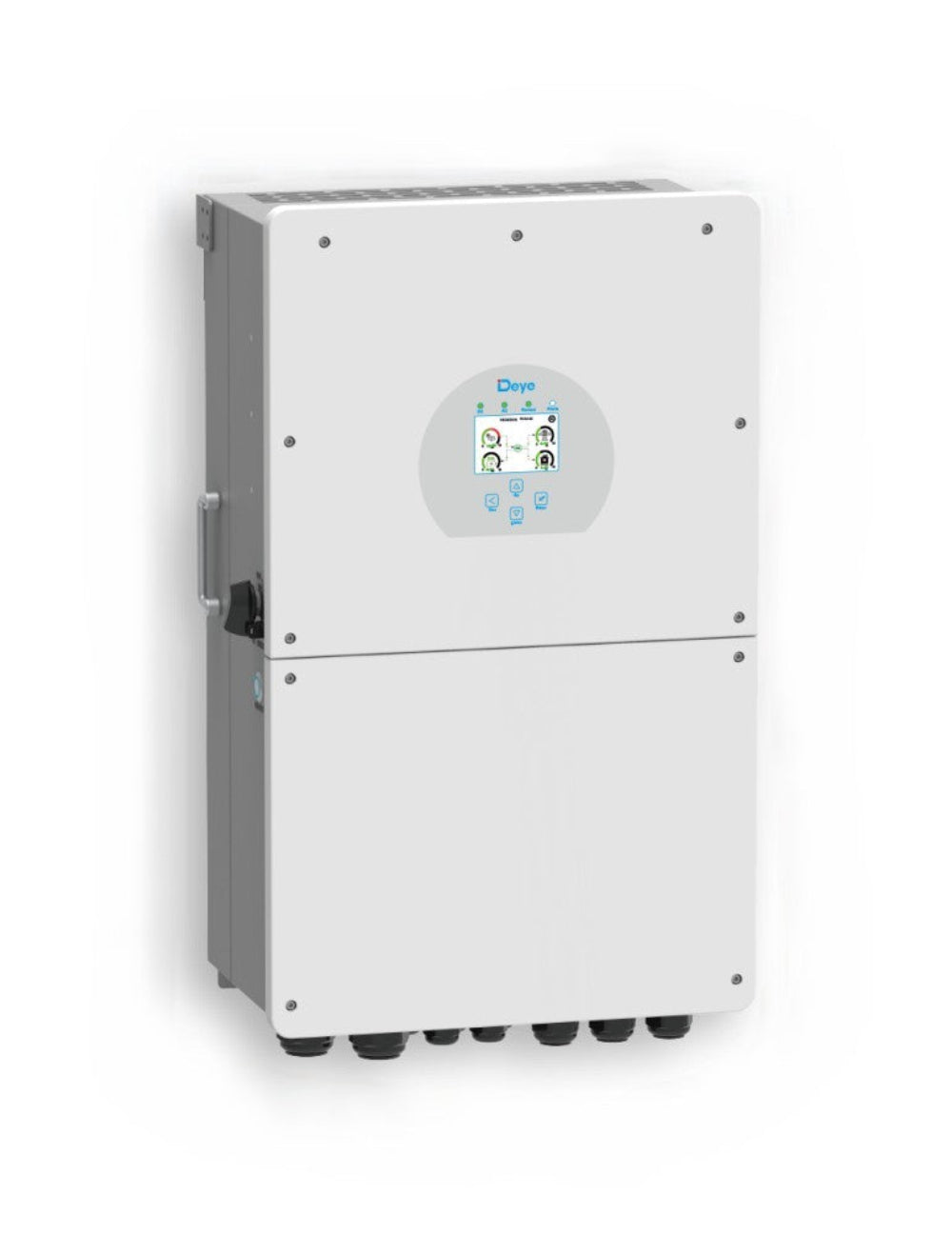

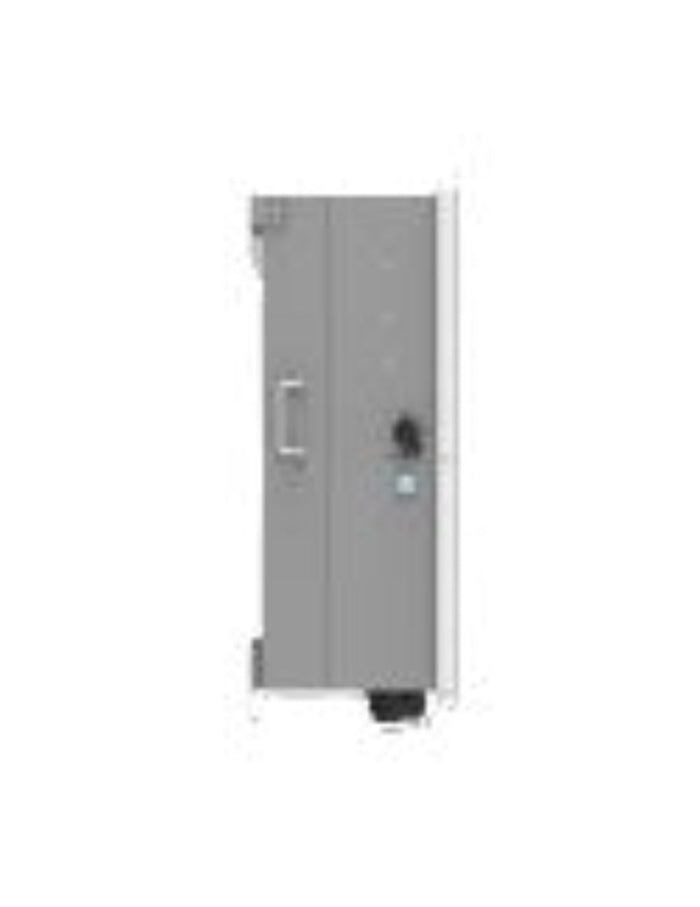

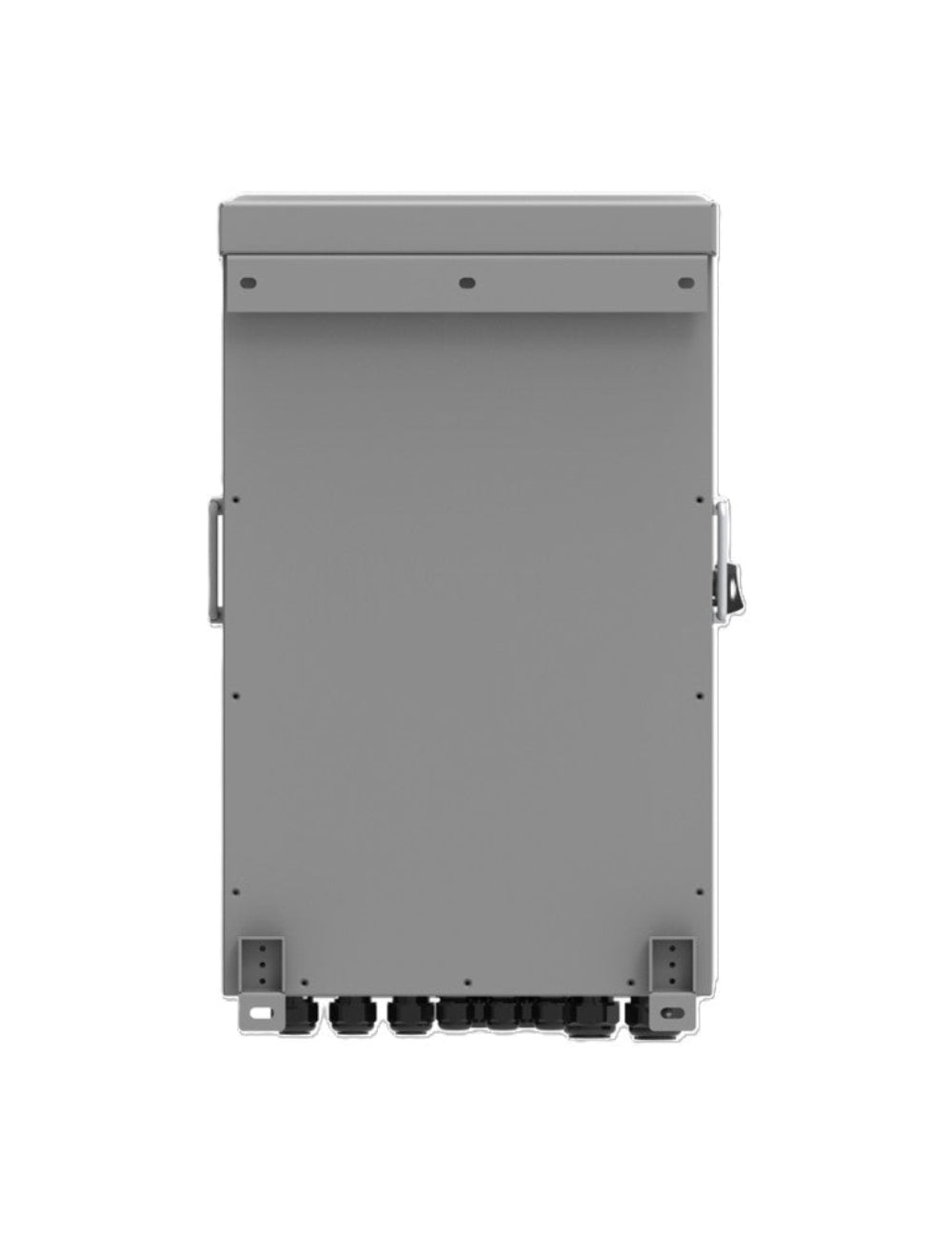

Solution moderne pour les systèmes photovoltaïques, offrant fiabilité, haute performance et de nombreuses possibilités d’intégration avec différentes configurations de réseau. idéal pour les installations individuelles et commerciales qui ont besoin d’un dispositif polyvalent pour gérer l’énergie. Il convient parfaitement aux installations hybrides et à la modernisation des systèmes photovoltaïques existants, garantissant un fonctionnement stable et efficace même dans des conditions difficiles.
Caractéristiques Techniques :
- Rendement max 97,6%
- 16.000W
- Écran tactile LCD coloré, indice de protection IP65
- Compatibilité avec les générateurs – Permet de puiser de l’énergie à partir d'un groupe électrogène.
- Hybride réseau et Hors réseau / Sites isolé
- Suivi à distance via une application mobile ou un portail en ligne, grâce à ses options Wi-Fi et Ethernet.
- Polyvalence d'installation : Fonctionnement en autoconsommation avec ou sans stockage, ou en mode autonome.
- 6 périodes de temps pour la charge/décharge de la batterie
- Courant maximal de charge/décharge de 290 A
- Max. 16 pièces en parallèle pour une utilisation réseau et hors réseau ; Prend en charge plusieurs batteries en parallèle
- interface RS485/RS232/CAN
- Dimensions LxHxP 464×763×282 mm
- Poids 52 kg
- Garantie 5 ans
Données d'entrée de la batterie
|
| Type de batterie |
Plomb acide ou Lithium ion |
| Plage de tension de la batterie (V) |
40-60 |
| Courant de charge maximum (A) |
290 |
| Courant de décharge maximum (A) |
290 |
| Stratégie de charge pour batterie Lithium ion |
Ajustement auto au BMS |
| Nombre d'entrées de batterie |
2 |
Données d'entrée circuit (PV)
|
| Puissance d'accès PV max. (W) |
32.000 |
| Puissance d'entrée PV max. (W) |
25.600 |
| Tension d'entrée PV max. (V) |
500 |
| Tension de démarrage (V) |
125 |
| Plage de tension MPPT (V) |
150 - 425 |
| Tension d'entrée PV nominale (V) |
370 |
| Courant d'entrée PV max. en fonctionnement (A) |
26+26+26 |
| Courant de court-circuit d'entrée max. (A) |
44+44+44 |
Nombre de trackers MPPT /
Nombre de chaînes par tracker MPPT
|
3/2+2+2 |
| Puissance active nominale d'entrée/sortie (W) |
16000 |
| Puissance apparente max. d'entrée/sortie AC (VA) |
13200 |
| Courant nominal d'entrée/sortie AC (A) |
72.7/69.6 |
| Courant max. d'entrée/sortie AC (A) |
80/76.5 |
Charge continue AC maximale (A)
|
100 |
| Puissance de pointe (hors réseau) (W) |
2 fois la puissance nominale, 10 s |
| Plage d'ajustement du facteur de puissance |
0.8 inductif à 0.8 capacitif |
| Tension d'entrée/sortie nominale (V) |
220/230 0.85Un-1.1Un |
| Fréquence nominale d'entrée/sortie du réseau / Plage de fréquence en (Hz) |
50/45-55, 60/55-65 |
| Forme de connexion au réseau |
L+N+PE |
| Distorsion harmonique totale du courant (THDi) (%) |
<3% (de la puissance nominale) |
| Courant de sortie continue |
<0.5% In |
| Efficacité maximal % |
97.60 |
| Efficacité européenne % |
96.5 |
| Protection intégrée |
Oui |
| Sécurités |
Protection contre l'inversion de polarité DC, Protection contre les surintensités en sortie AC,
Protection contre les surtensions en sortie AC, Protection contre les courts-circuits en sortie AC, Protection thermique,
Détection de l'impédance d’isolement, Surveillance de la composante DC, Protection anti-ilotage,
Dispositif d’interruption de circuit en cas de défaut d’arc (AFCI)(optionnel), Disjoncteur DC, Détection de courant résidueL |
|
Type de protection contre les surtensions
|
DC Type II / AC Type II |
|
Régulations du réseau |
IEC 61727, IEC 62116, AS 4777.2, NRS 097 |
| Norme de sécurité CEM |
IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
| Interface de communication |
RS485/RS232/CAN |
| Mode de surveillance |
GPRS/WIFI/Bluetooth
4G/LAN (en option)
|
| Plage de température de fonctionnement(℃) |
-40 à+60 ℃ avec réduction au-delà de 45 ℃ |
| Humidité ambiante admissible |
0 - 100% |
| Altitude admissible |
2000 m |
| Bruit (dB) |
<50 |
| Indice de protection |
IP65 |
| Topologie de l'onduleur |
Non Isolé |
| Catégorie de surtension |
OVC II(DC), OVC III(AC) |
| Dimensions du boîtier (LHP) [mm] |
464×763×282 (Hors connecteurs et supports) |
| Poids (kg)52 |
|
| Type de refroidissement |
Refroidissement intelligent par air |
| Garantie |
5 ans |
