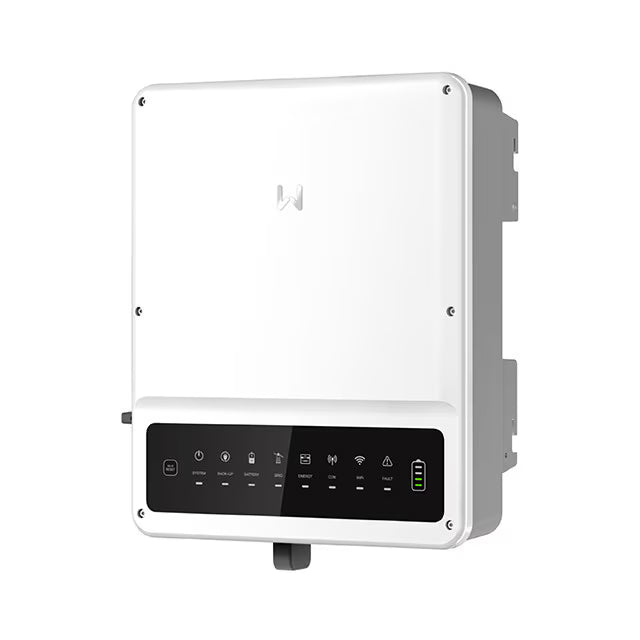

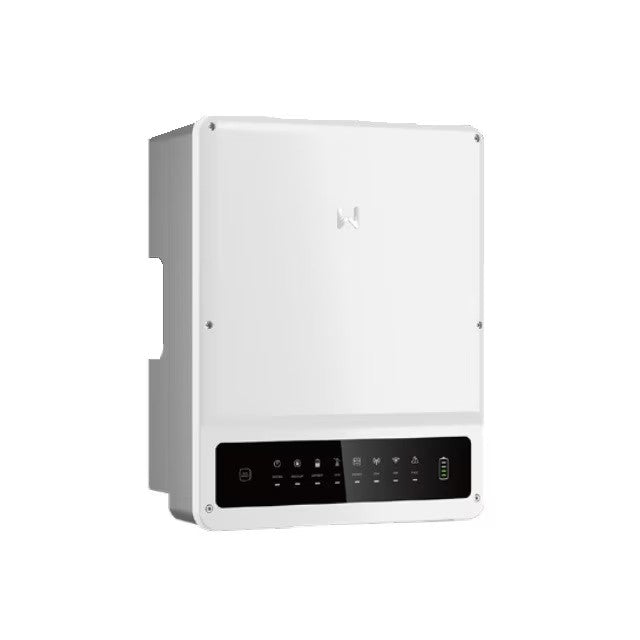

Les solutions efficaces de stockage de l’énergie solaire sont capitales si l’on veut augmenter l’autonomie énergétique. EH PLUS+ est conçu pour maximiser la production d'énergie, améliorer l'autoconsommation, permettre l'écrêtage et faciliter l'alimentation de secours. Design moderne sans ventilateurs de refroidissement, il fonctionne silencieusement et de manière fiable. Sur un réseau, la version à batteries de l’onduleur peut être proposée. La série EH PLUS+ est compatible avec toute une gamme de batteries, notamment GoodWe Lynx Home F.
Onduleur hybride pour installation résidentielle
Solution adaptée aux systèmes photovoltaïques avec autoconsommation et stockage.
Puissance jusqu’à 6,6 kVA
Convient aux installations de moyenne à grande taille avec une production optimisée.
Compatible stockage batterie
Permet de conserver l’énergie produite pour une utilisation différée.
Double MPPT intégré
Optimise la production même en cas d’orientations ou d’ensoleillement variables.
Installation intérieure et extérieure (IP65)
Résiste aux conditions climatiques exigeantes.
Gestion intelligente de l’énergie
Répartit automatiquement l’énergie entre production, consommation et stockage.
Intégration simple
Installation rapide avec une configuration facilitée.
Solution fiable et durable
Technologie GoodWe reconnue pour ses performances sur le long terme.
Caractéristiques Techniques :
- Rendement max 97,6%
- 6000 W
- 2 MPPT
- Communication avec BMS*3 RS485, CAN
- Dimensions LxHxP 354×433×147mm
- Poids 17 kg
- Garantie 10 ans
Spécifications techniques :
Données d'entrée de la batterie
|
| Type de batterie |
Li-Ion |
| Tension nominale de la batterie (V) |
350 |
| Plage de tension de la batterie (V) |
85 - 460 |
| Tension de démarrage (V) |
85 |
| Nombre d'entrée de batterie |
1 |
| Courant max. de charge continue (A) |
25 |
| Courant max. de décharge continue (A) |
25 |
| Puissance max. de charge (W) |
6000 |
| Puissance max.de décharge (W) |
5000 |
Données d'entrée de chaine (PV)
|
| Puissance d'entrée max. (W) |
9000 |
| Tension d'entrée max. (V) |
580 |
| Plage de tension de fonctionnement MPPT (V) |
100 - 550 |
| Tension de démarrage (V)*5 |
85 |
| Tension d'entrée nominale (V) |
380 |
| Courant d'entrée max. par MPPT (A) |
16 |
| Courant de court-circuit max. par MPPT (A) |
21,2 |
| Nombre de MPPT |
2 |
| Nombre de chaînes par MPPT |
1 |
Données de sortie CA (sur le réseau)
|
| Puissance de sortie nominale (W) |
6000 |
| Puissance de sortie apparente nominale vers le réseau électrique (VA)*2 |
6000 |
| Puissance apparente de sortie vers le réseau électrique max. (VA)*2 |
6000 / 6600*1 |
| Puissance apparente du réseau électrique max. (VA) |
12000 (charge 6kW, sortie de secours 6kW) |
| Tension de sortie nominale (V) |
230 / 220 |
| Fréquence nominale du réseau CA (Hz) |
50 / 60 |
| Courant de sortie CA max. vers le réseau électrique (A) |
26.1 / 28.7*1 |
| Courant CA max. du réseau électrique (A) |
52.2 |
| Facteur de puissance de sortie |
~1 (réglable de 0.8 en avance de phase à 0.8 en retard de phase) |
| Distorsion harmonique totale max. |
<3% |
Données de sortie CA (sauvegarde)
|
| Puissance apparente de sauvegarde nominale (VA) |
6000 |
| Max. Puissance apparente de sortie sans réseau (VA) |
6000 (7200@60sec) |
| Max. Puissance apparente de sortie avec réseau (VA) |
6000 |
| Courant de sortie max. (A) |
26.1 |
| Tension de sortie nominale (V) |
230 (±2%) |
| Fréquence de sortie nominale (Hz) |
50 / 60 (±0.2%) |
|
THDv de sortie (à charge linéaire)
|
<3% |
| Efficacité max. |
97.6% |
| Efficacité européenne |
97.0% |
| Efficacité max. de la batterie à la charge |
96.6% |
| Efficacité MPPT |
99.9% |
| Surveillance du courant de chaîne PV |
Intégré |
| Détection de résistance d'isolement PV |
Intégré |
| Surveillance du courant résiduel |
Intégré |
| Protection contre l'inversion de polarité CC |
Intégré |
| Inversion de polarité de la batterie |
Intégré |
| Protection anti-îlotage |
Intégré |
| Protection contre les surintensités CA |
Intégré |
| Protection contre les courts-circuits CA |
Intégré |
| Protection contre les surtensions CA |
Intégré |
| Commutateur CC |
Intégré |
| Parasurtenseur CC |
Type II |
| Parasurtenseur CA |
Type III |
| Arrêt à distance |
Intégré |
| Plage de température de fonctionnement (°C) |
-25 ~ +60 |
| Humidité relative |
0 ~ 95% |
| Altitude de fonctionnement max. (m) |
3000 |
| Méthode de refroidissement |
Convection naturelle |
| Interface utilisateur |
LED, APP |
| Communication avec BMS*3 |
RS485, CAN |
| Communication avec le compteur |
RS485 |
| Communication avec le portail |
WiFi / Ethernet (en option) |
| Poids (kg) |
17 |
| Dimension (l × H × P mm) |
354 × 433 × 147 |
| Topologie |
Non isolée |
| Consommation électrique de nuit (W)*4 |
<10 |
| Indice de protection contre la pénétration |
IP65 |
| Méthode de montage |
Support mural |
*1: Pour CEI 0-21. *2: La puissance d'alimentation du réseau pour VDE-AR-N 4105 et NRS097-2-1 est limitée à 4600VA. *3: La communication CAN est configurée par défaut. Si la communication 485 est utilisée, veuillez remplacer la ligne de communication correspondante. *4: Pas de sortie de secours. *5: Si aucune batterie n’est connectée, l’onduleur commence l’alimentation vers le réseau uniquement si la tension PV est >200V. *: Vous trouverez les certificats à jour sur le site Web de GoodWe.
