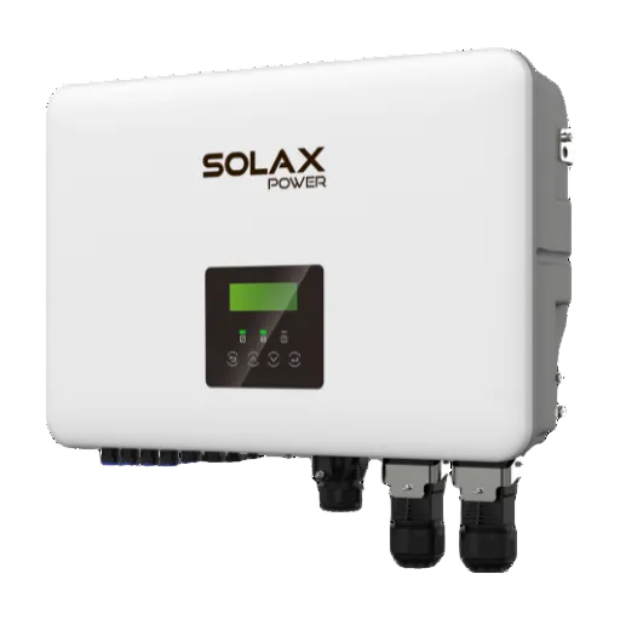

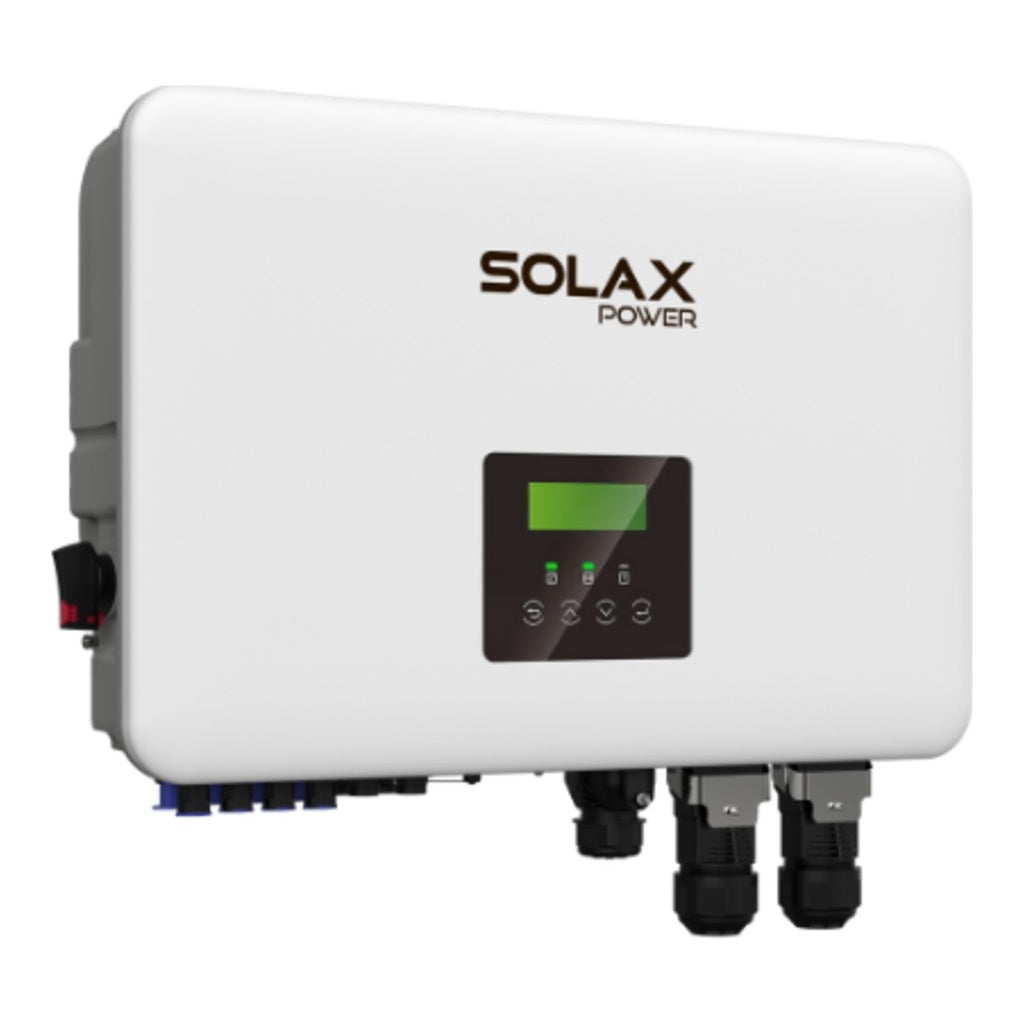

Le X1-VAST-10K est conçu pour les systèmes énergétiques résidentiels avancés, avec une intégration fluide aux micro-réseaux et aux groupes électrogènes pour une utilisation hors réseau fiable. Compatible avec les applications V2G et V2H, il permet une intégration énergétique avancée des VE, en faisant un choix idéal pour les maisons intelligentes de demain.
Le X1-VAST-10K prend en charge un surdimensionnement PV allant jusqu'à 200 % ainsi qu'une entrée DC haute capacité de 20 A par MPPT sur 4 trackers, garantissant une exploitation optimale de l'énergie solaire. Pour l'alimentation de secours, il fournit jusqu'à 200 % de puissance EPS avec un temps de commutation ultra-rapide inférieur à 10 ms, assurant une alimentation continue en cas de coupure de réseau.
Gestion intelligente
- Compatible V2G/V2H pour l’intégration énergétique de la maison intelligente*
- Smart Schedule, Smart Scene et tarification horaire 24 h/24 et 7 j/7
- Compatible VPP avec de multiples protocoles (OpenADR, IEEE 2030.5, FCAS, API)*
- Compatibilité avec compteur sans fil Prise en charge de l’ensemble des charges du foyer sans dispositifs supplémentaires
Haute performance
- Courant d’entrée CC de 20 A par MPPT avec 4 trackers
- Surdimensionnement PV jusqu’à 200 % et forte capacité de puissance
- Faible tension de démarrage PV de 50 V
Fiabilité assurée
- Puissance de sortie EPS jusqu’à 200 % pendant 10 s
- Temps de commutation de niveau UPS < 10 ms
- Parafoudres de type II côté CA et CC
- Protection AFCI en option*
Flexibilité et adaptabilité
- Doubles ports batterie avec fonction 2-en-1 pour extension
- Connexions dédiées multi-appareils pour un câblage simplifié
- Capot de câblage fonctionnel et esthétique
- Compatible micro-réseau et générateur pour des solutions hors réseau résilientes
Caractéristiques Techniques :
- Rendement max 97,6 %
- 9999 W
- Nombre MPPT 4
- Communication avec CT / compteur (en option), commande externe RS485, interface dongle, DRM
- Dimensions LxHxP 590 x 400 x 180 mm
- Poids 28 kg
- Garantie 5 ans
Spécifications techniques :
| Puissance maximale recommandée du générateur PV (W) |
20.000 |
| Tension max. d'entrée PV ① (V) |
600 |
| Tension d'entrée nominale PV (V) |
380 |
| Plage de tension de fonctionnement (V) |
40 ~ 560 V |
| Plage de tension MPPT② (V) |
40 ~ 560 V |
| Tension de démarrage (V) |
50 |
| Nombre de trackers MPP / chaînes par tracker MPP |
4 / (1 / 1 / 1 / 1) |
| Courant d'entrée max. par MPPT (A) |
20 A / 20 A / 20 A / 20 A |
| Courant de court-circuit d'entrée maximal par MPPT (A) |
25 A / 25 A / 25 A / 25 A |
Données de sortie CA (sur le réseau)
|
| Puissance de sortie nominale (W) |
9999 |
| Courant de sortie nominal (A) |
43,5 |
| Puissance apparente de sortie maximale (VA) |
9999 |
| Courant continu de sortie maximal③(A) |
43.5 |
| Puissance apparente maximale d’entrée CA (VA) |
14500 |
| Courant d’entrée CA maximal (A) |
63 |
| Plage de facteurs de puissance ajustable |
~ 1 (réglable de 0,8 inductif à 0,8 capacitif) |
| Distorsion harmonique totale max. |
<2% |
| Type de batterie |
Lithium |
| Plage de tension de la batterie |
80 ~ 480 V |
| Courant maximal de charge / décharge③ |
50 A (25 A × 2) |
| Sortie EPS (hors réseau) avec batterie |
| Tension et fréquence nominales de sortie EPS |
230 V, 50 Hz / 60 Hz |
| Puissance nominale de sortie EPS |
10000 VA (9999 VA for Australia) |
| Puissance de crête EPS |
2 fois la puissance nominale pendant 10 s |
| Temps de commutation |
< 10 ms |
| Protection |
Protection par isolation CC, protection contre l'inversion de polarité CC, détection de courant résiduel, protection contre la surchauffe |
| Protection active contre l'îlotage |
Décalage de fréquence |
| Protection contre les surtensions (CC / CA) |
CC : Type II, CA : Type II |
| Interrupteur de circuit de défaut d'arc (AFCI) |
En option |
| Indice de protection |
IP 66 |
| Température ambiante de fonctionnement |
-35 ~ +60°C |
| Altitude maximale de fonctionnement④ |
3000 m |
| Humidité relative |
4 % ~ 100 % HR (condensation) |
| Dimensions (L × H × P) |
590 × 400 × 180 mm |
| Poids net |
28 kg |
| Mode de refroidissement |
Refroidissement naturel |
| Interfaces de communication |
CT / compteur (en option), commande externe RS485, interface dongle, DRM |
| Topologie |
Sans transformateur |
| Certification |
EN / IEC62109 -1 / -2, AS / NZS 4777, G99, EN 50549-10, BR140, IEC61727, IEC 61683, RD1699, NRS 097-2 -1, PEA / MEA, VFR2019 |
①La tension d'entrée maximale est la limite supérieure de la tension continue. Une tension continue d'entrée plus élevée risquerait d’endommager l'onduleur ②Une tension d'entrée dépassant la plage de tension MPPT risque de déclencher la protection de l'onduleur ③Si chacun des deux ports batterie est connecté à une batterie distincte, le courant est de 25 A par port… ④Déclassement au-delà de +45 °C
