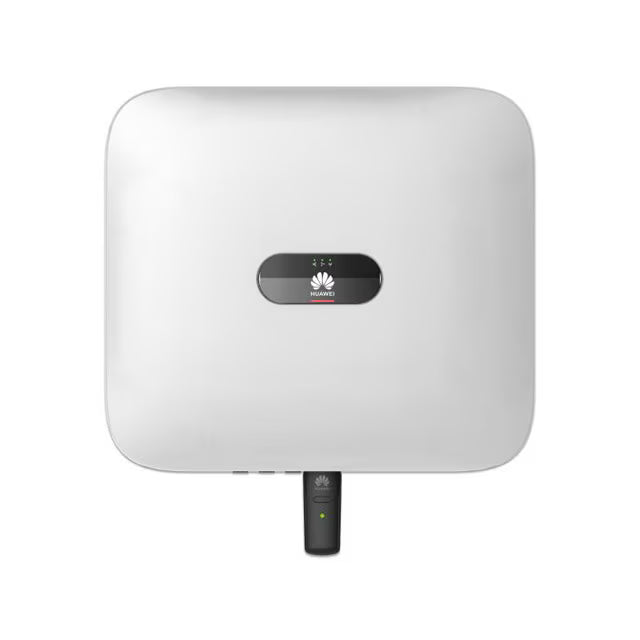

Onduleur-HUAWEI-Hybride Triphasé-SUN2000-10KTL-M1-Controleur d'Énergie Intelligent
Maximiser votre production avec le contrôleur d'énergie intelligent de Huawei SUN2000-10KTL-M1. Avec ses 10000 W de puissance, il optimise votre production d'énergie en vous garantissant un rendement plus élevé de votre installation photovoltaïque.
L'onduleur hybride signifie que vous pouvez faire évoluer l'installation vers un système anti coupure de réseau en ajoutant des Batterie Huawei.
Ce modèle hybride est prêt à accueillir la batterie Huawei LUNA2000, transformant votre installation en système de de stockage, fournissant une alimentation de secours en cas de coupure réseau.
Protection AFCI intelligente. Élimination des risques pour la sécurité.
La protection AFCI (Arc-Fault-Circuit-Interrupter - détecteur d'arc) intelligente coupe l'arc DC en 0,5 seconde, éliminant les risques d'incendie potentiels pour la sécurité des personnes et des biens.
CEM conforme aux normes IEC :
Sa compatibilité électromagnétique (CEM) est conforme aux normes IEC et respecte les normes de rayonnement des appareils électroménagers afin de ne pas nuire au corps humain. Le système est immunisé contre les interférences provenant d'autres signaux pour un fonctionnement stable.
- Rendement max 98,6%
- Compatible optimiseurs 450W-P2 | 600W
- Protection contre les arcs électriques
- Communication flexible WLAN/Ethernet/4G/3G/2G
- Huawei FusionSolar visualiser la production en temps réel
- Garantie 10 ans
Fiche Technique Pdf
Manuel d'utilisation Pdf
Garantie Pdf
Spécifications techniques :
| Rendement énergétique européen pondéré |
98,1% |
| Puissance PV max. recommandée¹ |
15000 Wp |
| Tension d'entrée max² |
1100 V |
| Plage de tension de fonctionnement³ |
140 ~ 980 V |
| Tension de démarrage |
200 V |
| Tension d'entrée nominale |
600 V |
| Courant d'entrée max. par MPPT |
13.5 A |
| Courant de court-circuit max par MPPT |
19.5 A |
| Nombre max. d'entrées par MPPT |
1 |
| Batterie compatible |
LUNA2000-5/10/15-S0/LUNA2000-7/14-21-S1 |
| Plage de tension de fonctionnement |
600 ~ 980 V |
| Courant de fonctionnement max. |
16.7 A |
| Puissance de charge max. |
10000 W |
| Puissance de décharge max. |
10000 W |
| Connexion réseau |
Triphasé |
| Puissance nominale de sortie |
10000 W |
| Puissance apparente max. |
10000 VA⁴ |
| Tension nominale de sortie |
220 Vac / 380 Vac , 230 Vac / 400 Vac, 3W/N+PE |
| Fréquence nominale du réseau AC |
50 Hz / 60 Hz |
| Courant de sortie max. |
16.9 A |
| Facteur de puissance réglable |
0,8 capacitif... 0,8 inductif |
| Distorsion harmonique totale max. |
≤ 3% |
| Puissance apparente maximale |
3300 VA |
| Tension de sortie nominale |
220 V ~ 230 V |
| Courant de sortie max. |
15 A |
| Plage de facteur de puissance |
0,8 capacitif... 0,8 inductif |
Protections Et Caractéristiques
|
| Dispositif de déconnexion en entrée |
Oui |
| Protection anti Îlotage |
Oui |
| Protection contre l'inversion de polarité DC |
Oui |
| Dispositif parafoudre DC |
Oui, compatible avec la classe de protection TYPE II selon la norme EN/IEC 61643-11 |
| Dispositif parafoudre AC |
Oui, compatible avec la classe de protection TYPE II selon la norme EN/IEC 61643-11 |
| Surveillance du courant résiduel |
Oui |
| Protection contre les surintensités AC |
Oui |
| Protection contre les courts-circuits AC |
Oui |
| Protection contre les surtensions AC |
Oui |
| Protection contre les arcs électriques |
Oui |
| Contrôle des ondulations |
Oui |
| Charge de la batterie à partir du réseau |
Oui |
| Plage de température de fonctionnement |
-25 ~ +60 °C (déclassement au-dessus de 45 °C à la puissance de sortie nominale) |
| Humidité relative de fonctionnement |
0% HR ~ 100% HR |
| Altitude de fonctionnement |
0 ~ 4 000 m (déclassement au-dessus de 2 000 m) |
| Refroidissement |
Convection naturelle |
| Affichage |
Indicateurs LED ; WLAN intégré + application FusionSolar |
| Communication |
RS485, WLAN/Ethernet via Smart Dongle-WLAN-FE; 4G / 3G / 2G via Smart Dongle-4G (Facultatif) |
| Poids (support de montage inclus) |
17,0 kg |
| Dimensions (support de montage inclus) |
525 mm * 470 mm * 146.5 mm |
| Consommation électrique nocturne |
< 5,5 W |
| Optimiseur compatible DC MBUS |
SUN2000-450W-P2, SUN2000-600W-P |
| Sécurité |
EN/IEC 62109-1, EN/IEC 62109-2, CEI 62116 |
| Normes de connexion réseau |
G98, G99, EN 50438, CEI 0-21, VDE-AR-N-4105, AS 4777, C10/11, ABNT, UTE C15-712, RD 1699, TOR D4, NRS 097-2-1, IEC61727, IEC62116, DEWA 2.
|
*1 La puissance PV d'entrée maximale de l'onduleur est de 10 000 Wp lorsque de longues chaînes sont conçues et entièrement connectées à des optimiseurs de puissance SUN2000-450W-P. SUN2000-600W-P.
* 2 La tension d'entrée max est la limite supérieure de la tension CC. Toute tension CC d'entrée plus élevée endommagerait probablement l'onduleur.
* 3 Toute tension d'entrée CC au-delà de la plage de tension de fonctionnement peut entraîner un dysfonctionnement de l'onduleur.
* 4 C10/11 : 10 000 VA
